پمپ های پیستونی

پمپ های پیستونی با دارا بودن بیشترین نسبت توان به وزن، از گرانترین پمپ ها هستند و در صورت آب بندی دقیق پیستون ها می تواند بالا ترین بازدهی را داشته باشند. معمولا جریان در این پمپ ها بدون ضربان بوده و به دلیل عدم وارد آمدن بار جانبی به پیستونها دارای عمر طولانی می باشند، فشار کاری این نوع پمپ ها در بعضی موارد تا حداکثر 1000 بار نیز می رسد

پمپ های پیستونی به دو دسته محوری و شعاعی تقسیم میشوند

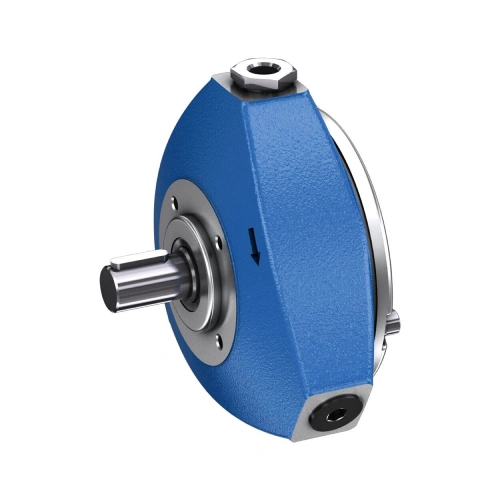

پمپ شعاعی : در یک پمپ پیستونی شعاعی پیستون ها مانند یک چرخ دنده در یک بلوک استوانه ای کوتاه قرار مي گيرند. محور محرك که درون یک محفظه دایره ای است، یک سیلندر را می چرخاند. پمپ پیستونی شعاعی به یک لولاي ثابت تبدیل می شود که شامل پورت های ورودی و خروجی است. به عنوان سيلندر، نیروی گریز از مرکز، پیستون ها را به جلو مي راند بعد از محفظه دایره ای قرار دارد. خط مركزي محفظه از خط مركزي سيلندر خارج است. مقدار نيروي گريز از مركز با ضربات پيستون تعيين مي شود و بنابراين پمپ هيدروليك پيستوني جابجا مي شود.با كنترلرها مي توان مكان محفظه را مشخص كرد و بدين منظور هم به كار گرفته مي شوند و بنابراين يك پمپ مي تواند به حداكثر سرعت برسد.

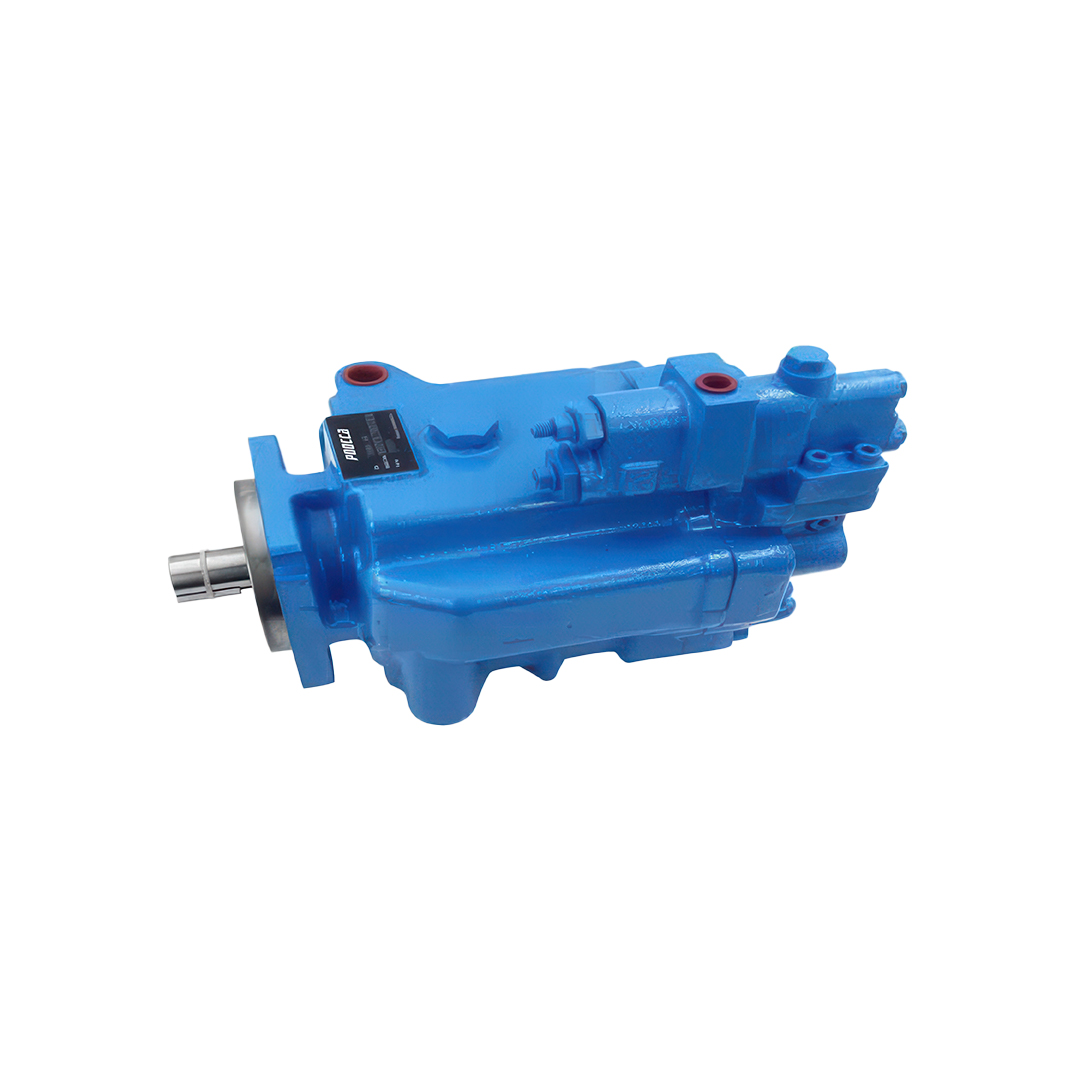

پمپ پیستونی : بلوک سیلندر مجموعه پیستونهائی بر روی محیط دایرهای مستقر شده که توسط محور محرک دوران می نمایند. خط مرکزی بلوک سیلندر نسبت به خط مرکزی محور محرک در موقعیت زاویه ای مشخص قرار می گیرد. میله های پیستون توسط اتصالات کروی به فلنج محور محرک متصل هستند بطوریکه تغییر فواصل بین فلنج مذکور و بلوک سیلندر، موجب حرکت رفت و برگشتی پیستونها در داخل سیلندر می شود. یک اتصال یونیورسال بلوک سیلندر را به محور محرک مرتبط می نماید
