تانک هیدرولیک چیست ؟ مخزنی است که برای ذخیره روغن هیدرولیک در سیستم‌های هیدرولیک استفاده میشود. این تانک‌ها از ورق‌های فولادی ساخته شده و در دو نوع باز و بسته موجود هستند. در تانک‌های باز، روغن مستقیماً با هوا در تماس است، اما در تانک‌های بسته، ارتباط بین روغن و هوا قطع شده است. نوسانات سطح روغن در تانک‌های بسته با باز و بسته شدن سیلندرها ارتباط مستقیم دارد.
پایین آمدن سطح روغن از حد مجاز باعث ورود هوا به پمپ و آسیب به سیستم میشود. بنابراین، حفظ سطح روغن در حد مشخص و بازرسی دوره‌ای آن اهمیت بالایی دارد. تانک هیدرولیک چیست؟ در این مقاله از شرکت سپهر هیدرولیک آسیا تانک هیدرولیک را بررسی میکنیم.
شرکت سپهر آسیا با بهره‌گیری از تیمی متخصص و مجرب، به‌عنوان یکی از پیشگامان صنعت هیدرولیک کشور، خدمات حرفه‌ای طراحی، تولید و تامین انواع تانک‌های هیدرولیک با کیفیت برتر را ارائه میدهد. ما با توجه به نیازهای متنوع صنایع زیرساختی، قطعاتی با دقت و کیفیت بالا فراهم میکنیم و در کنار مشاوره‌های فنی مهندسی، خدماتی بی‌سابقه و متمایز در این حوزه ارائه می‌دهیم.

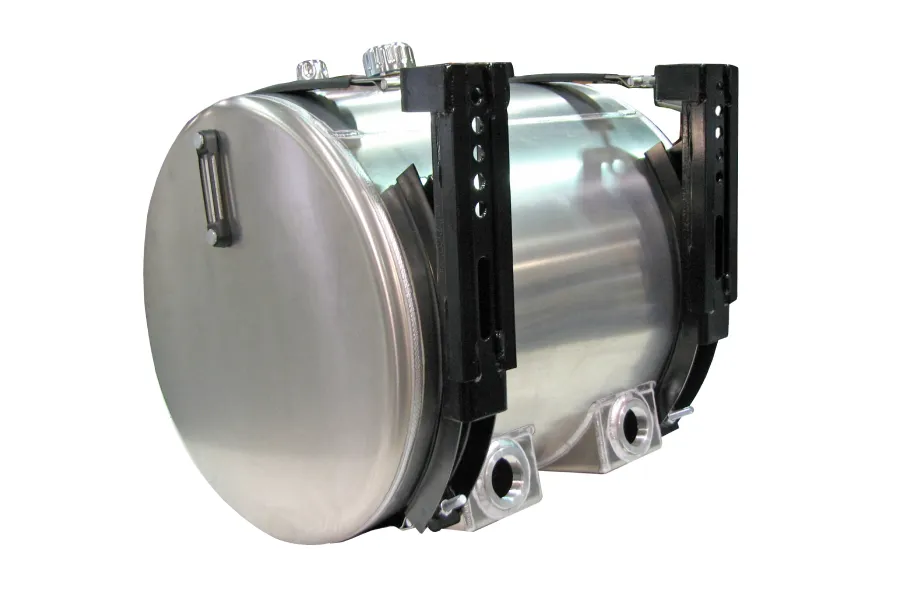

مشخصات تانک هیدرولیک
تانک هیدرولیک چیست؟ مخزن هیدرولیک ویژگی‌های مهمی دارد و عملکرد سیستم هیدرولیک را بهینه میکند. مشخصات تانک هیدرولیک عبارتند از:
کنترل تغییرات حجم مایع: مخزن هیدرولیک فضایی ایجاد کرده که تغییرات حجم روغن در مدار هیدرولیک به راحتی کنترل شود. وقتی جک هیدرولیک باز میشود، حجم زیادی از روغن وارد مدار هیدرولیک شده و سطح روغن در مخزن کاهش می‌یابد.
- جدا کردن هوا از روغن: مخزن به گونه‌ای طراحی شده که هوا و روغن مخلوط شده و مواد زائد موجود در روغن ته‌نشین و جذب می‌شوند.
- جبران نشتی سیستم: در صورتی که نشتی در سیستم هیدرولیک رخ دهد به حفظ عملکرد سیستم کمک میکند.
- خنک‌سازی روغن گرم‌شده: روغن برگشتی گرم از مدار هیدرولیک وارد مخزن شده و توسط فرآیند انتقال حرارت، خنک میشود.
- منبع پر و در دسترس: مخزن هیدرولیک یک منبع کاملا پر و در دسترس است و روغن را در اختیار سیستم قرار میدهد.
در داخل مخزن هیدرولیک مراحل زیر انجام میشود:
- سرد کردن روغن داغ: روغن داغ برگشتی از عملگرهای هیدرولیکی در مخزن با استفاده از انتقال حرارت تشعشی سرد میشود.
- جدا کردن حباب‌های هوا: حباب‌های هوا از روغن جدا شده و تجمع هوا در قسمت بالای تانک هیدرولیک از بین می‌رود.
- جدا کردن ذرات گردوغبار و براده‌ها: ذرات گردوغبار و براده‌ها از روغن جدا شده و در انتهای مخزن تجمع پیدا می‌کنند.
هیدروموتورها با تبدیل انرژی هیدرولیکی به انرژی مکانیکی نقش بسیار مهمی در به حرکت درآوردن سیستم‌های هیدرولیک ایفا می‌کنند. هیدرو موتور های عرضه شده توسط شرکت سپهر هیدرولیک آسیا با ویژگی‌هایی چون کارایی بالا، طول عمر طولانی و قابلیت اطمینان در شرایط سخت کاری شناخته می‌شوند. این هیدروموتورها از فناوری‌های پیشرفته و مواد با کیفیت ساخته شده تا عملکرد بهینه و کاهش نیاز به تعمیرات را تضمین کنند.
انواع تانک هیدرولیک
تانک هیدرولیک چیست؟ انواع تانک هیدرولیک به دو دسته زیر تقسیم می‌شوند:
- تانک هیدرولیک بدون فشار
این نوع تانک هیدرولیک فاقد فشار داخلی است و روی آن یک فیلتر هوا نصب شده و هوای داخل مخزن از آن عبور میکند. این تانک در صنایع مختلف و در محیط‌های آلوده برای جلوگیری از ورود آلودگی به داخل سیستم استفاده میشود.
- مخزن تحت فشار
تانک‌های هیدرولیک تحت فشار در محدوده فشار بین ۰.۳۵ تا ۱.۴ بار کار می‌کنند. این مخازن برای حفظ فشار سیستم استفاده می‌شوند. یک کمپرسور باد کوچک برای تأمین فشار لازم به‌کار می‌رود. این مخازن با نصب شیر فشارشکن برای کنترل فشار هوای داخل تانک، در اثر تغییرات دما، به‌طور مؤثری از آلودگی روغن جلوگیری می‌کنند.
اگر به دنبال خرید تانک هیدرولیک با کیفیت بالا و قیمت مناسب هستید با شرکت سپهر هیدرولیک آسیا تماس بگیرید.
اندازه تانک هیدرولیک
تانک هیدرولیک چیست؟ ظرفیت تانک باید برای جبران تغییرات حجم روغن در مدار هیدرولیک به اندازه کافی بزرگ باشد. اندازه سطح جانبی مخزن باید به گونه‌ای باشد که در فرایند خنک‌کاری روغن مؤثر باشد و به دمای مناسب برسد.
- حجم مخزن بزرگتر از نیاز
اگر ظرفیت مخزن بیش از اندازه مورد نیاز باشد، در هوای سرد به زمان بیشتری برای گرم شدن روغن نیاز خواهد بود. این ویژگی موجب افزایش فضای اشغال‌شده توسط تانک و افزایش هزینه‌ها میشود و موجب مشکلاتی در زمان استارت دستگاه به وجود میآورد.
- حداقل ظرفیت مخزن
حداقل ظرفیت مخزن هیدرولیک باید دو برابر دبی پمپ باشد. این ظرفیت حداقلی برای جبران تغییرات حجم روغن در سیستم کافی است و نباید کمتر از این مقدار باشد.
- ظرفیت مناسب برای عملکرد بهتر
در شرایط معمول، ظرفیت مخزن هیدرولیک باید بین سه تا چهار برابر دبی پمپ در دقیقه باشد. این حجم برای استفاده در صنایع مختلف از جمله صنعت خودرو مناسب است.
- ظرفیت مخزن برای فشار بالا
در صورت نیاز به فشار بسیار بالا در سیستم هیدرولیک، ظرفیت مخزن باید بزرگتر باشد و به طور معمول این نوع مخازن از ۲ تا ۱۵ لیتر بر توان موتوری استفاده می‌کنند تا فشار زیاد را به‌طور مؤثر پشتیبانی کنند.
شکل و طرح مخزن هیدرولیک
تانک هیدرولیک چیست؟ هندسه و طراحی مخزن هیدرولیک تأثیر مستقیمی بر عملکرد و طول عمر سیستم هیدرولیک دارد. این مخازن وظیفه ذخیره سازی روغن هیدرولیک، تسهیل جداسازی هوا از روغن و همچنین ته نشین شدن ذرات آلوده را بر عهده دارند. انتخاب صحیح شکل و ابعاد مخزن نقش کلیدی در اطمینان از عملکرد بهینه سیستم ایفا میکند.
انواع مخازن هیدرولیک از نظر هندسی
تانک هیدرولیک چیست؟ مخازن هیدرولیک از نظر هندسی به سه دسته اصلی تقسیم می‌شوند:
مخازن مستطیلی: این نوع مخازن به دلیل ساختار ساده و امکان تولید در ابعاد متنوع، رایج‌ترین نوع مخازن هستند. با این حال، به دلیل نسبت سطح به حجم بالا، ممکن است اتلاف حرارتی بیشتری داشته باشند.
مخازن استوانه‌ای: این مخازن به دلیل استحکام بیشتر و نسبت سطح به حجم کمتر نسبت به مخازن مستطیلی، برای سیستم‌های هیدرولیک با فشار کاری بالا مناسب‌تر هستند. همچنین، این مخازن به دلیل شکل هندسی، تسهیل کننده جریان یکنواخت روغن در داخل مخزن هستند.
مخازن کروی: این مخازن به دلیل مقاومت بالا در برابر فشار و نسبت حجم به سطح بهینه، برای جاهایی که محدودیت فضا بسیار مناسب هستند. با این حال، ساخت این نوع مخازن پیچیده‌تر و هزینه بیشتری دارد.
نکات کلیدی در طراحی و ساخت مخازن تانک هیدرولیک چیست؟
برای اطمینان از عملکرد بهینه سیستم هیدرولیک، در طراحی و ساخت مخازن باید به نکات زیر توجه ویژه شود:
- ابعاد و حجم: حجم مخزن باید به اندازه‌ای باشد که تمام روغن سیستم را در خود جای دهد و فضایی کافی برای جداسازی هوا و ته نشین شدن ذرات فراهم کند.
- فیلتراسیون: نصب فیلتر در خط مکش پمپ برای جلوگیری از ورود ذرات آلوده به سیستم ضروری است.
- جداسازی هوا: طراحی مناسب مخزن و استفاده از صفحات موج‌گیر برای تسهیل جداسازی هوا از روغن ضروری است.
- خنک‌کاری: در صورتی که دمای روغن در سیستم بالا باشد، استفاده از سیستم خنک‌کاری برای مخزن ضروری است.
- مواد سازنده: مواد سازنده مخزن باید مقاوم در برابر خوردگی توسط روغن هیدرولیک و سایر سیالات سیستم باشند.
- پوشش داخلی: پوشش داخلی مخزن باید صاف و بدون زبری باشد تا از چسبیدن ذرات آلوده به دیواره مخزن جلوگیری کند.
- نصب تجهیزات جانبی: نصب تجهیزات جانبی مانند شاخص سطح روغن، شیر تخلیه، شیر پرکن و دریچه بازدید، برای دسترسی آسان به مخزن و انجام عملیات نگهداری ضروری است.
ابعاد تانک هیدرولیک به چه صورت است؟
تانک هیدرولیک چیست؟ برای عملکرد بهینه مخزن هیدرولیک و جلوگیری از مشکلات ناشی از آلودگی و ورود هوا چندین ویژگی و شرایط مهم باید در طراحی و استفاده از مخزن هیدرولیک در نظر گرفته شود:
- خروج هوا و ته‌نشین شدن ذرات
مخزن هیدرولیک باید شرایطی را فراهم کند که هوا به راحتی از سیستم خارج شود و ذرات خارجی و آلودگی‌ها ته‌نشین شوند. این فرایند باعث جلوگیری از ورود هوا به پمپ هیدورلیک میشود و در غیر این صورت موجب آسیب به پمپ و سایر اجزا میشود.
- قدرت پذیرش روغن سیستم
مخزن هیدرولیک باید ظرفیت پذیرش تمام روغن موجود در سیستم هیدرولیک را داشته باشد. همچنین، سطح روغن در مخزن باید در بالاترین نقطه قرار گیرد تا هیچ هوایی وارد پمپ نشود و کارکرد سیستم به‌طور پیوسته و بدون مشکل ادامه یابد.
- سطح جانبی مخزن برای دفع حرارت
سطح جانبی مخزن باید به اندازه کافی بزرگ باشد تا حرارت موجود در سیستم هیدرولیک به طور مؤثر دفع شود. این ویژگی به خنک‌سازی روغن و جلوگیری از داغ شدن آن کمک میکند و در نهایت به بهبود عملکرد و عمر مفید سیستم هیدرولیک کمک میکند.
- فضای اضافی برای انبساط و تخلیه ثقلی
حداقل ۱۰ درصد از ظرفیت کل مخزن باید در بالای مخزن وجود داشته باشد تا هنگام خاموش کردن سیستم، روغن به‌طور ثقلی از خطوط روغن تخلیه شده و از انبساط حرارتی روغن جلوگیری شود. این فضای اضافی به جلوگیری از فشار اضافی در سیستم کمک میکند.
- حجم مناسب مخزن
حجم مخزن هیدرولیک باید توانایی تأمین ورودی سیستم را بدون توجه به جریان برگشتی داشته باشد. اگر حجم مخزن بسیار کوچک باشد، سیال با هوا مخلوط میشود و این باعث آسیب به پمپ و سایر اجزا میشود.
سخن پایانی
تانک هیدرولیک چیست؟ تانک هیدرولیک نقش مهم در عملکرد بهینه سیستم هیدرولیک دارد. طراحی مناسب و انتخاب ظرفیت صحیح مخزن، علاوه بر تامین روغن کافی برای سیستم از ورود هوا و آلودگی‌ها به سیستم جلوگیری میکند و باعث افزایش عمر مفید پمپ و سایر اجزای سیستم هیدرولیک میشود.
