نکات و مراحل نحوه نصب گیج فشار

نحوه نصب گیج فشار های عقربه ای یا دیجیتالی به سیستم‌های صنعتی‌ جهت اندازه‌گیری دقیق و اطمینان از فشار سیالات مختلف بسیار مهم است. پس قبل از یادگیری نحوه نصب گیج فشار اول از همه مانومتر یا همان گیج فشار مناسبی را از یک شرکت معتبر تهیه کنید، سپس برای نصب آن به سیستم‌های صنعتی‌ نکات مهم و ضروری را رعایت کنید. در این مقاله کوتاه ما سعی کرده‌ایم به بررسی مراحل نصب گیج فشار و نکات مهم برای اتصال گیج فشار بپردازیم.

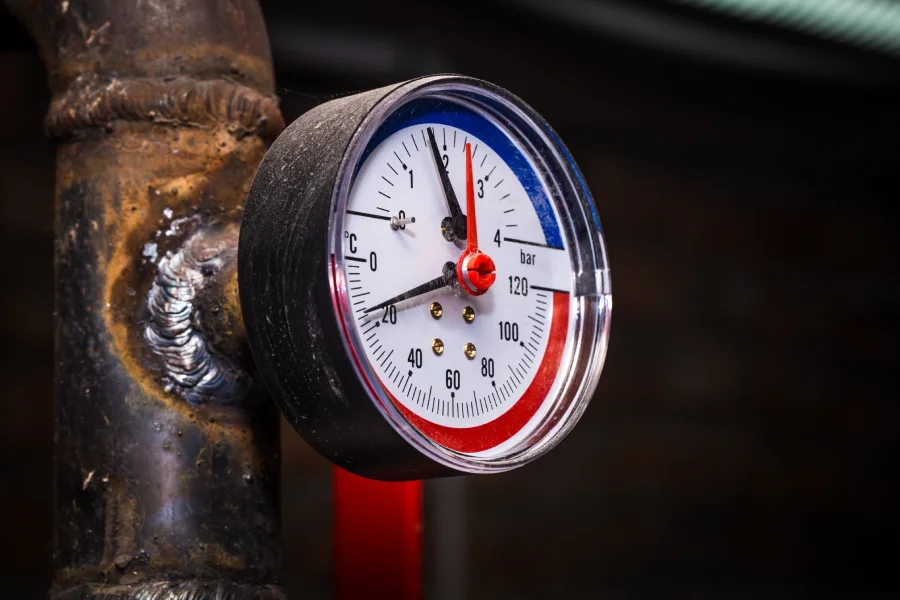

نحوه نصب گیج فشار چگونه است؟

گیج فشارها به شیوه‌های مختلفی به شکل عمودی یا افقی به سیستم‌های صنعتی‌ متصل می‌شوند. ولی توصیه مهندسین ما در شرکت سپهر آسیا برای نصب گیج فشار های مختلف به شرح ذیل است:

انتخاب محل مناسب نصب

ابتدا محل مناسبی را برای نصب مانومتر یا همان درجه فشار هیدرولیک (گیج فشار) انتخاب کنید. این محل باید طوری باشد که ارتعاشات و افزایش دمای ناگهانی دستگاه صنعتی هیچ تأثیری روی عملکرد گیج فشار نداشته باشد.

آماده سازی سیستم

در این مرحله از نحوه نصب گیج فشار، سیستم را خاموش کنید تا فشار داخلی دستگاه به عدد صفر برسد. این کار باعث ایمنی کار و جلوگیری از آسیب رسیدن به دستگاه می‌شود. البته می‌توانید برای افزایش ایمنی و کیفیت کار خود یک گیج فشار مرغوب و اورجینال از شرکت سپهر آسیا تهیه کنید.

در نظر گرفتن فضای پشت گیج

اگر گیج دارای صفحه ترکنده (Blow Out Disc) است، حداقل ۲۰ میلی‌متر فضای خالی پشت آن در نظر بگیرید تا در صورت افزایش بیش از حد فشار، این صفحه بتواند به‌درستی عمل کند.

اتصال به نقطه اندازه‌گیری

سعی کنید گیج فشار را به نقطه‌ای روی لوله‌ها یا شیرها نصب کنید که محکم و بدون نشتی باشد.

استفاده از واشر و نوار تفلون

برای پیشگیری از نشت سیالات لازم است از واشر یا نوار تفلون برای اتصالات گیج فشار استفاده کنید. این کار باعث آب بندی گیج فشار و همچنین افزایش طول عمر آن می‌شود‌.

تثبیت گیج فشار

در آخر بعد از اتصال گیج فشار عقربه ای یا دیجیتالی به سیستم باید گیج فشار را با کمک بست ها و یا پایه‌های مناسب، محکم تثبیت کنید تا موقع حرکت دستگاه نیز گیج فشار لرزش نداشته باشد.

نکات مهم در نحوه نصب گیج فشار

دقت کنید در زمان نصب گیج فشار باید به یکسری نکات مهم و کاربردی اهمیت دهید. این نکات مهم که باید در نصب گیج فشار رعایت شود به شرح ذیل است:

چگونگی اعمال نیرو بر گیج فشار

در زمان نصب گیج فشار حواستان باشد که به بدنه گیج فشار نیروی مستقیمی وارد نشود. پس موقع چرخاندن مانومتر به جای دست از آچار مناسبی استفاده کنید.

فراهم کردن فضایی برای پشت مانومتر

یکی از نکات مهم در نحوه نصب گیج فشار این است که برای پیشگیری از خراب شدن مانومتر باید فضایی را در پشت گیج فشار خالی بگذارید تا اگر فشاری به مانومتر وارد شد از قسمت پشت گیج فشار سریعاً خارج شود.

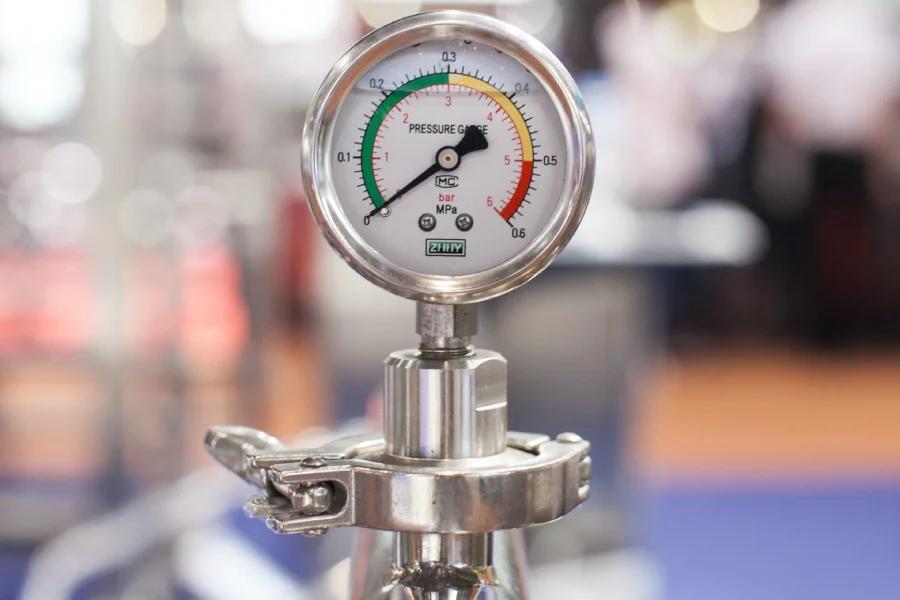

استفاده از کلمپ برای مانومتر

اگر برای نصب گیج فشار از رزوه‌های مخروطی استفاده می‌کنید باید در ساختار آن یک کمپ مناسب هم وجود داشته باشد. قطعاً کلمپ موقع نصب سوکت بر روی حلقه‌های واشر کاربردهای زیادی دارد‌.

دقت در آب بندی

در نحوه نصب گیج فشار یادتان باشد اگر از روزه‌های مخروطی استفاده می‌کنید بهتر است برای آب بندی از نوارهای اضافی PTFE هم استفاده کنید؛ ولی اگر روزه‌های گیج فشار موازی هستند باید از رینگ‌ها و یا واشرهای آب بندی استفاده کنید.

بستن گیج ولو

اگر برای نصب گیج فشار به سیستم‌های صنعتی‌ از مانومترهای روغنی استفاده می‌کنید برای جلوگیری از منحرف شدن عقربه نشانگر مانومتر باید قطعه‌ای که در بالای گیج فشار با نام گیج ولو قرار دارد را باز و بسته کنید. این کار فشار اضافی درون گیج فشار روغنی را از بین می‌برد.

شیب لوله های اتصال

در نصب لوله‌های اتصال در سیستم‌های پنوماتیک، رعایت شیب مناسب اهمیت زیادی دارد. شیب معمولاً بین ۱ تا ۲ درصد در نظر گرفته می‌شود تا رطوبت، میعانات یا ذرات باقی‌مانده در مسیر، به‌سمت شیرهای تخلیه یا فیلترها هدایت شوند و در مسیر لوله‌ها جمع نشوند. این کار از آسیب به تجهیزات، کاهش راندمان و ایجاد اختلال در عملکرد سیستم جلوگیری می‌کند و نگهداری را نیز آسان‌تر می‌سازد.

انواع اتصال پرشرگیج ها

معمولاً نحوه نصب گیج فشارهای مختلف به روش‌های مختلفی صورت می‌گیرد از جمله:

اتصال فلنجی: در قسمتی از محل اتصال گیج فشارها یک فلنج وجود دارد.

اتصال رزوه ای استاندارد: در نحوه اتصال گیج فشارها یک کانکشن (نر) پیچی وجود دارد.

اتصال روزه ای مادگی: در محل اتصال گیج فشار یک قسمت به صورت مادگی پیچی وجود دارد.

انواع اتصالات گیج فشار نصب چیست؟

برای طریقه نصب گیج فشار به سیستم‌های صنعتی از اتصالات متنوعی استفاده می‌شود مانند:

منیفولد Manifold

منیفولدها شامل تعدادی شیرآلات و اتصالات جانبی هستند که در زمان نصب گیج فشار به سیستم متصل می‌شوند و بعداً از آن جدا می‌شوند.

کانکتور Connector

کانکتورها اتصالات بسیار ساده‌ای هستند که‌ در اندازه و شکل‌های مختلف مانومتر را به سیستم صنعتی‌ متصل می‌کنند.

اتصال نر و ماده Connections Male and Female Threaded

این نوع اتصالات در نحوه نصب گیج فشار مجموعه‌ای از پیچ‌های نر و ماده می‌باشد که مانومتر را به سیستم صنعتی‌ با فشار کم تا متوسط متصل می‌کنند.

دیافراگم سیل Diaphragm Seal

دیافراگم سیل‌ها برای نگهداری و حفاظت از گیج فشارها در برابر سیالات خورنده و یا ویسکوز استفاده می‌شوند.

اتصال فلنجی Flanged Connection

اتصالات فلنجی بیشتر برای سیستم‌های صنعتی‌ با فشار بالا که نیاز به جداسازی راحت و سریع مانومتر دارند استفاده می‌شوند.

اتصال یک سره مهره Union Fitting

این اتصال شامل یک مهره است که برای نصب و جداسازی سریع و راحت گیج فشار با دست به تجهیزات صنعتی استفاده می‌شود.

حرف آخر سپهر آسیا

اگر قصد دارید خودتان با نحوه نصب گیج فشار آشنا شوید و به تنهایی این کار را انجام دهید می‌توانید برای تهیه گیج فشار عقربه ای یا دیجیتالی و هر نوع اتصالات گیج فشار با کارشناسان فروش ما در شرکت سپهر آسیا تماس بگیرید.
