شيرهاي يكسو کننده وسيله اي هستند آه اجازه عبور جريان را فقط در يك جهت ميدهند و از جهت مقابل مانع عبور جريان ميگردند و بدين جهت آنها را شير با مانع برگشت نيز مينامند.
سوپاپ هیدرولیک بر اساس سایز و نحوه اتصال آنها تقسیم بندی می شوند که از ان جمله میتوان به سوپاپ های بلوکی و بین راهی اشاره کرد.
سوپاپ های پیلوت دار که اصطلاحا به انها قفل کن هیدرولیکی نیز اطلاق میشوند نوع دیگری از سوپاپ ها هستند که بیشتر نقش شیر ایمنی را ایفا می کنند. از این شیر در سیلندرهای هیدرولیک برای جلوگیری از سقوط بار و در هیدروموتور ها نیز به نوعی به عنوان ترمز استفاده میشود.
اتصالات هیدرولیک از اجزای ضروری در سیستم‌های هیدرولیک هستند و برای اتصال شیلنگ‌ها، لوله‌ها و دیگر اجزای سیستم به یکدیگر استفاده میشوند. این اتصالات قادر به تحمل فشارهای بالای سیستم‌های هیدرولیک هستند و به‌طور مؤثری از نشتی جلوگیری میکنند.
از آنجایی که سیستم‌های هیدرولیک در فشار بالا کار میکنند، نیاز به محفظه‌ای بدون نشتی دارند تا کارایی و ایمنی سیستم تضمین شود. سوپاپ‌های هیدرولیک انواع مختلفی دارند که کیفیت هر یک بسته به کاربرد و نیازهای سیستم متفاوت است. یکی از پرطرفدارترین انواع سوپاپ هیدرولیک، سوپاپ خطی است که فشار زیادی در مدار جریان ایجاد کرده و باعث افزایش سطح انرژی میشود. برای خرید و انتخاب مناسب سوپاپ به شرکت سپهر آسیا مراجعه کنید.

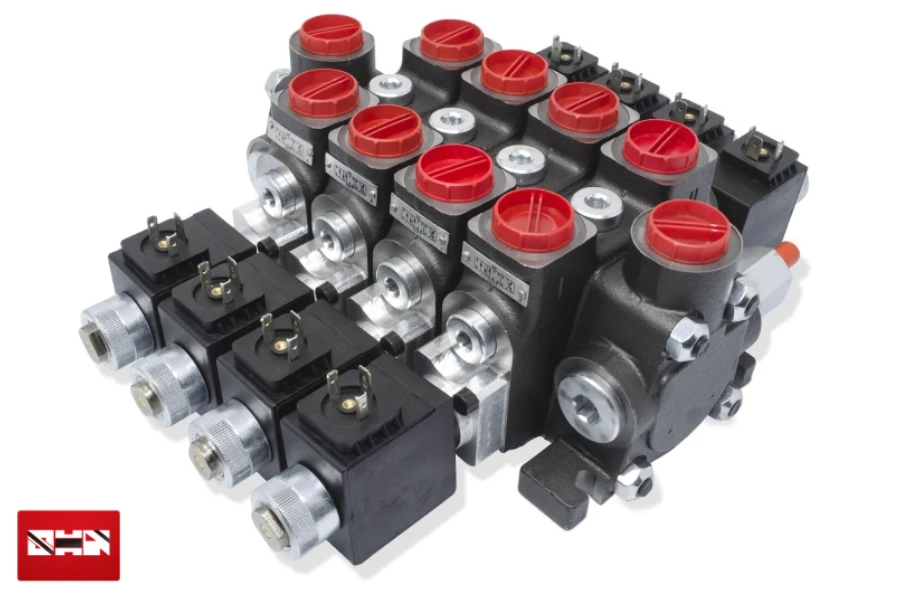

خرید انواع سوپاپ هیدرولیک
قبل از خرید انواع سوپاپ، باید به این نکته توجه کنید که انتخاب اتصالات نادرست کارایی کل سیستم هیدرولیک را کاهش میدهد. در حقیقت، حتی یک اتصال اشتباه عملکرد سیستم را تحت تأثیر قرار داده و باعث خرابی آن میشود. به همین دلیل، انتخاب دقیق و مناسب اتصالات برای هر سیستم هیدرولیک بسیار مهم است. آداپتورها و اتصالات رزوه‌ای، نقش اساسی در برقراری ارتباط بین اجزای مختلف سیستم دارند. بنابراین، باید از اتصالات با کیفیت بالا استفاده کرد تا از بروز مشکلات احتمالی جلوگیری شود.
در انتخاب سوپاپ‌های هیدرولیک، باید به جنس و مواد سازنده آنها توجه کنید، زیرا این عوامل مستقیماً بر قیمت سوپاپ تأثیر می‌گذارند. علاوه بر این، پارامترهایی مانند کیفیت ساخت، برند روی قیمت نهایی تأثیر دارد.
همچنین، هنگام نصب و مونتاژ سوپاپ، رعایت دقیق دستورالعمل‌ها و مراحل مونتاژ بسیار مهم است تا اتصال محکم و بدون نشتی ایجاد شود. برای کسب اطلاعات بیشتر و مشاوره در خصوص سوپاپ با کارشناسان شرکت سپهر آسیا تماس بگیرید.
قیمت سوپاپ هیدرولیک
برای خرید سوپاپ و کسب اطلاعات لازم در مورد قیمت آن با کارشناسان شرکت سپهر آسیا تماس بگیرید. قیمت سوپاپ‌های هیدرولیک به نوع سوپاپ، برند، جنس و کاربرد خاص آن بستگی دارد.

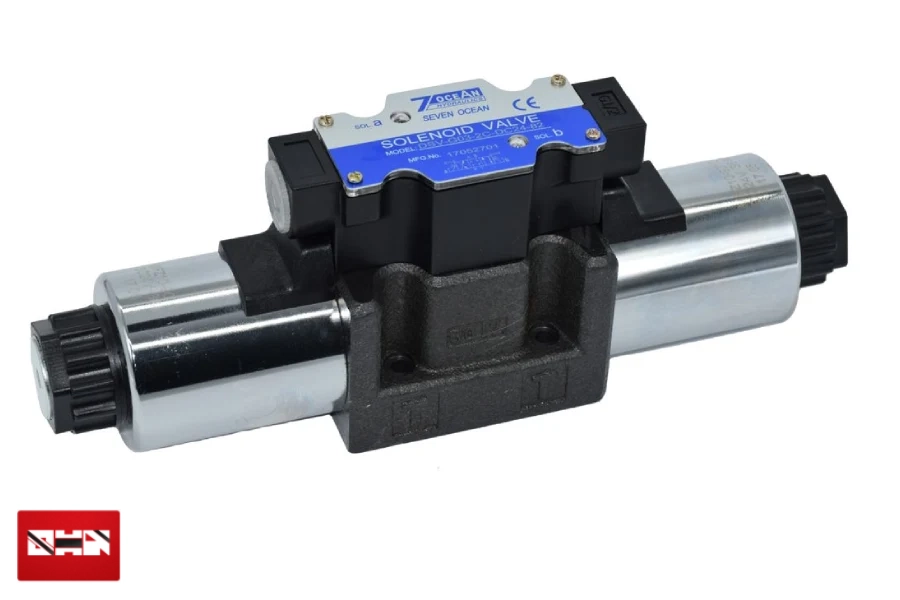

سوپاپ هیدرولیک چیست؟
سوپاپ‌های هیدرولیک برای تنظیم جریان سیال در سیستم‌های هیدرولیک استفاده میشود. این سوپاپها برای مسدود کردن یا هدایت مجدد سیال تحت فشار و کنترل جریان به نواحی خاص استفاده میشوند. این سوپاپها به صورت دستی یا خودکار و با استفاده از روش‌هایی همچون فعال‌سازی فیزیکی، مکانیکی، پنوماتیکی، هیدرولیکی یا الکتریکی کنترل میشوند. از آنجایی که بسیاری از سیستم‌های هیدرولیک به فشارهای بالا نیاز دارند، این سوپاپها باید فشارهای بالای 3000 psi و بیشتر را تحمل کنند، به همین دلیل از فلزات مقاوم مانند فولاد یا آهن ساخته شده تا در برابر شرایط تحت فشار عملکرد مطلوبی داشته باشند.
طرز کار سوپاپ هیدرولیک
سوپاپ هیدرولیک برای کنترل فشار، جریان یا جهت حرکت مایعات در سیستم‌های هیدرولیک عمل می‌کند. این سوپاپها معمولاً از یک قطعه متحرک مانند دیسک یا توپ تشکیل شده‌اند که در برابر یک نشیمنگاه (Seat) قرار می‌گیرد و با افزایش فشار یا جریان مایع، حرکت می‌کند.
در این سیستم‌ها، معمولاً یک فنر یا نیروی پشتیبان سوپاپ را در حالت بسته نگه می‌دارد و زمانی که فشار یا جریان از حد معین عبور کند، سوپاپ باز میشود. طرز کار سوپاپ هیدرولیک بر اساس فشار یا جریان مایع است.
وقتی فشار سیستم افزایش یابد، فشار مایع باعث فشرده شدن فنر میشود و قطعه متحرک سوپاپ را از نشیمنگاه خود جدا می‌کند، در نتیجه سوپاپ باز میشود و مایع می‌تواند عبور کند. در سیستم‌هایی که سوپاپ‌های کنترل جریان یا یکطرفه دارند، تغییرات در میزان جریان مایع باعث باز یا بسته شدن سوپاپها میشود تا جریان مایع در سطح مطلوب تنظیم گردد.
ساختار سوپاپ هیدرولیکی
انواع سوپاپ هیدرولیک
سوپاپ‌های هیدرولیک قطعاتی اساسی در سیستم‌های هیدرولیک هستند و وظیفه کنترل جریان، فشار و جهت سیال را بر عهده دارند. این سوپاپها در انواع مختلف برای کاربردهای گوناگون طراحی شده و به سه دسته اصلی تقسیم میشوند:
سوپاپ های کنترل فشار هیدرولیک
این سوپاپها برای تنظیم و حفظ فشار سیال در محدوده مشخص استفاده میشوند و از آسیب‌دیدگی سیستم به دلیل فشار زیاد جلوگیری میکنند. انواع مختلف این سوپاپها شامل سوپاپ‌های تخلیه (برای تخلیه فشار اضافی)، سوپاپ‌های کاهنده (برای کاهش فشار)، سوپاپ‌های ترتیبی (برای تنظیم توالی عملکرد سوپاپها) و سوپاپ‌های تعادل (برای حفظ فشار یکسان در دو بخش از سیستم) هستند.
سوپاپ های کنترل جریان هیدرولیک
این سوپاپها برای تنظیم سرعت جریان سیال در سیستم‌های هیدرولیک استفاده میشوند. با تغییر اندازه گشایش پورت سوپاپ، این سوپاپها سرعت جریان را کنترل میکنند. سوپاپ‌های کنترل جریان ثابت، سوپاپ‌های قابل تنظیم، سوپاپ‌های جبران‌کننده گاز و سوپاپ‌های جبران‌کننده فشار از این دسته هستند.
سوپاپ های کنترل جهت هیدرولیک
این سوپاپها وظیفه هدایت جریان سیال به بخش‌های مختلف سیستم را بر عهده دارند. این سوپاپها شامل سوپاپ‌های دو وضعیتی (برای هدایت جریان به دو جهت)، سوپاپ‌های چند وضعیتی (برای هدایت به چند جهت) و سوپاپ‌های چک (برای اجازه جریان در یک جهت و جلوگیری در جهت دیگر) هستند.

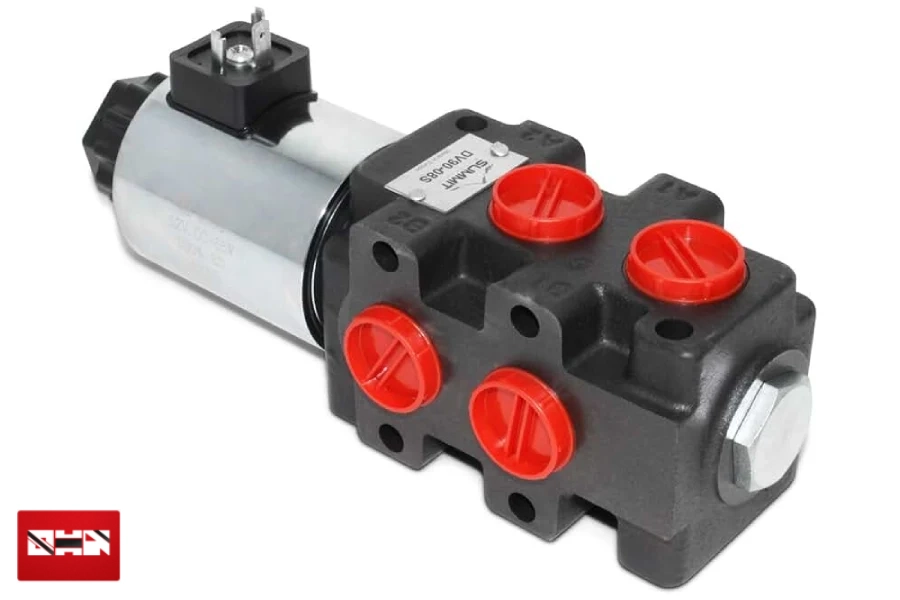

مزایای سوپاپ هیدرولیک
مزایای سوپاپ‌های هیدرولیکی فوق العاده است. برخی از مزایای سوپاپ‌های هیدرولیکی عبارتند از:
- کاهش سر و صدا: طراحی خاص سوپاپ‌های هیدرولیک شامل سیلندر پیستون هیدرولیکی مشابه کمک فنر است، موجب کاهش سر و صدای ناشی از عملکرد سیستم موتور و محرکات میشود.
- عملکرد نرم: سوپاپ‌های هیدرولیک به دلیل اجزای مکانیکی خاص خود و مشابه کمک فنر عمل میکنند، عملکردی نرم و بدون لرزش دارند. این ویژگی موجب بهبود عملکرد کلی سیستم و کاهش آسیب‌های ناشی از لرزش میشود.
- کم بودن هزینه نگهداری: این سوپاپها نیازی به تعمیرات و سرویس‌های مکرر ندارند و تا پایان عمر موتور نیاز به تعویض یا تعمیر پیدا نمی‌کنند. این باعث کاهش هزینه‌های نگهداری و عملیاتی آنها میشود.
عیب یابی سوپاپ هیدرولیک
| خرابی یا مشکل | علت ممکن | راه‌حل |
|---|---|---|
| سوپاپ نشتی دارد | 1. سایش یا آسیب به نشیمنگاه سوپاپ | 1. تعویض یا تعمیر قطعه نشیمنگاه |
| 2. آسیب به قطعه متحرک (دیسک یا توپ) | 2. بررسی و تعویض قطعه متحرک آسیب‌دیده | |
| 3. خرابی واشر یا اورینگ‌ها | 3. تعویض واشرها یا اورینگ‌های فرسوده | |
| سوپاپ به‌درستی باز یا بسته نمی‌شود | 1. خرابی فنر یا نیروی پشتیبان | 1. بررسی و تعویض فنر یا نیروی پشتیبان |
| 2. کثیفی یا ذرات خارجی در داخل سوپاپ | 2. تمیز کردن سوپاپ و از بین بردن ذرات خارجی | |
| 3. فرسودگی قطعه متحرک یا نشیمنگاه | 3. تعویض قطعه متحرک یا نشیمنگاه آسیب‌دیده | |
| فشار سیستم بالا نمی‌رود | 1. سوپاپ تنظیم فشار خراب است | 1. بررسی سوپاپ تنظیم فشار و تعمیر یا تعویض آن |
| 2. نشت داخلی سوپاپ تنظیم فشار | 2. تعویض سوپاپ تنظیم فشار یا واشرها | |
| 3. نشتی در لوله‌ها یا اتصالات سوپاپ | 3. بررسی و تعمیر نشتی‌ها در اتصالات و لوله‌ها | |
| سوپاپ صدای غیرعادی میدهد | 1. کثیفی یا ذرات خارجی در داخل سوپاپ | 1. تمیز کردن سوپاپ و از بین بردن ذرات خارجی |
| 2. آسیب به قطعه متحرک یا فنر | 2. بررسی و تعویض قطعه متحرک یا فنر آسیب‌دیده | |
| جریان مایع به طور کامل قطع یا محدود است | 1. سوپاپ بسته یا نیمه‌باز است | 1. بررسی و تعمیر یا تعویض سوپاپ برای باز کردن کامل مسیر |
| 2. آسیب به سوپاپ یکطرفه (در سوپاپ‌های یکطرفه) | 2. بررسی و تعویض سوپاپ یکطرفه آسیب‌دیده | |
| 3. مسدود شدن مسیر جریان به دلیل کثیفی یا ذرات خارجی | 3. تمیز کردن مسیرهای جریان و بررسی لوله‌ها و اتصالات |
کاربرد سوپاپ هیدرولیک
سوپاپ‌های هیدرولیک برای کنترل دقیق جریان سیال در سیستم‌های هیدرولیک استفاده میشوند تا اپراتورها حرکت و نیروی ماشین‌آلات را با دقت بالا تنظیم کنند. کاربردهای سوپاپ‌های هیدرولیک نکات زیر است:
- ماشین‌آلات صنعتی: سوپاپها در دستگاه‌هایی مانند پرس‌ها، نوار نقاله‌ها و بازوهای ماشینی برای کنترل حرکت و نیروی مورد نیاز برای عملیات دقیق استفاده میشوند.
- تجهیزات کشاورزی: در ماشین‌آلاتی نظیر تراکتورها، کمباین‌ها و سیستم‌های آبیاری، سوپاپ‌های هیدرولیک به کنترل حرکت کمک میکنند و کارکردهای مختلفی مانند تنظیم سرعت و قدرت را به‌دقت انجام می‌دهند.
- وسایل نقلیه: در تجهیزات سنگین مانند جرثقیل‌های کامیونی، بیل‌های مکانیکی و گریدرها، سوپاپها برای مدیریت حرکت و نیروهای مختلف استفاده میشوند.
- سیستم های هیدرولیک هواپیما: برای کنترل اجزای حیاتی همچون چرخ‌دنده‌ها، فلپ‌ها و سیستم‌های ترمز، سوپاپ‌های هیدرولیک به‌طور خاص برای این کاربردها طراحی شده‌اند.
- تجهیزات پزشکی: در سیستم‌هایی مانند تخت‌های بیمارستانی، میزهای عمل و دستگاه‌های لیفت بیمار برای حرکت دقیق و کنترل شده استفاده میشوند.
سوپاپ‌های هیدرولیک فشارهای بسیار بالایی ایجاد میکنند و برای انجام کارهای دشوار مانند بلند کردن اجسام سنگین یا برش مواد سخت ضروری است. آنها حرکت سیال را به‌طور یکنواخت و بدون شوک کنترل میکنند که برای عملکرد روان ماشین‌آلات حیاتی است. این سوپاپها از سیستم‌های هیدرولیک در برابر فشار بیش از حد، گرمای بیش از حد و آلودگی محافظت میکنند.
