شیر کنترل جریان هیدرولیک با تنظیم دقیق میزان سیال سرعت و عملکرد اجزای مختلف سیستم را کنترل می‌کند. این شیرها در کنترل سرعت حرکت سیلندرها و موتورهای هیدرولیکی، نقش بسیار مهمی ایفا می‌کنند. برای کسب اطلاعات بیشتر درباره انواع مختلف شیرهای کنترل جریان و انتخاب مناسب‌ترین گزینه برای سیستم خود با کارشناسان متخصص شرکت سپهر آسیا تماس بگیرید.

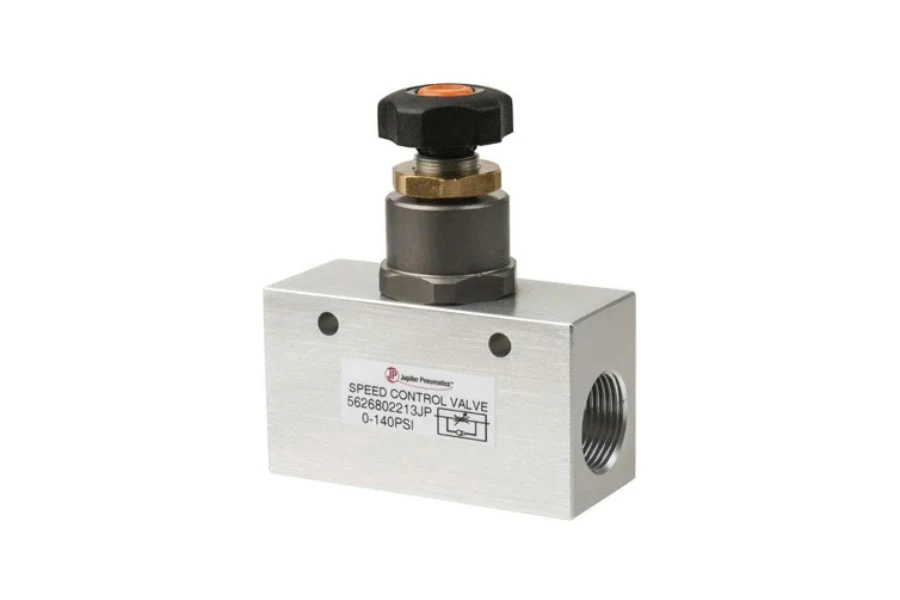

شیر کنترل جریان هیدرولیک چیست؟
شیر کنترل جریان هیدرولیک یکی از قطعات پایه‌ای سیستم‌های هیدرولیک است. کار اصلی این شیر این است که میزان جریان روغن هیدرولیک را تنظیم کند. وقتی جریان روغن درست کنترل شود، اجزای دستگاه با سرعت مناسب حرکت می‌کنند و ضربه یا تکان ناگهانی ایجاد نمی‌شود. این موضوع باعث می‌شود سیستم نرم و روان کار کند. شیر کنترل جریان هیدرولیک می‌تواند سرعت موتور هیدرولیک، جک‌ها یا دیگر بخش‌های سیستم را کم یا زیاد کند. این شیرها معمولاً قابل تنظیم هستند و می‌توان به راحتی جریان را طبق نیاز تغییر داد.
برخی از شیرها برای محدود کردن جریان در یک مسیر خاص طراحی شده‌اند و برخی دیگر می‌توانند جریان را در چند مسیر تقسیم کنند. استفاده از شیر کنترل جریان هیدرولیک باعث می‌شود دستگاه‌ها عمر بیشتری داشته باشند. وقتی جریان کنترل شود، فشار اضافی روی پمپ و لوله‌ها کمتر می‌شود و از خراب شدن قطعات جلوگیری می‌کند. همچنین این شیر به صرفه‌جویی در انرژی کمک می‌کند، چون سیستم فقط به اندازه نیاز روغن مصرف می‌کند و انرژی اضافی هدر نمی‌رود.
نحوه عملکرد شیر کنترل جریان
در همه سیستم‌های هیدرولیک و پنوماتیک، پمپ حضور دارد و وظیفه تأمین جریان و فشار سیال را بر عهده دارد. در برخی طراحی‌ها، فشار پمپ در کل سیستم تقریباً ثابت باقی می‌ماند. اما استفاده از شیرهای کنترل جریان می‌تواند عملکرد فشار سیال در بخش‌های مختلف سیستم را تحت تأثیر قرار دهد. در ادامه نحوه عملکرد شیر کنترل جریان را به صورت قدم به قدم برای شما آورده ایم:
قدم ۱: تأمین فشار و جریان توسط پمپ
پمپ، سیال هیدرولیک یا پنوماتیک را به سیستم وارد می‌کند و فشار و دبی مشخصی ایجاد می‌کند.
قدم ۲: عبور سیال از شیر کنترل جریان
سیال به شیر کنترل جریان می‌رسد. این شیر مسیر عبور سیال را محدود می‌کند تا میزان جریان دلخواه به تجهیزات برسد.
قدم ۳: افزایش فشار پشت شیر
محدود شدن مسیر باعث می‌شود فشار سیال پشت شیر افزایش یابد. هر چقدر مسیر باریک‌تر باشد، فشار بیشتر می‌شود.
قدم ۴: کاهش دبی عبوری سیال
همزمان با افزایش فشار، مقدار جریان یا دبی عبوری از شیر کاهش پیدا می‌کند. این کاهش دبی می‌تواند سرعت حرکت اجزا یا عملکرد تجهیزات کنترلی را تحت تأثیر قرار دهد.
قدم ۵: پیشگیری از تحریک شیر اطمینان
اگر فشار پشت شیر زیاد شود، ممکن است شیر اطمینان فعال شود. برای جلوگیری از این مشکل، شیرهای جبران کننده فشار مسیر اضافی برای عبور سیال ایجاد می‌کنند تا فشار بیش از حد افزایش نیابد.
قدم ۶: بازگشت یا گردش مازاد سیال
بخش مازاد سیال که عبور آن از شیر محدود شده، از طریق مسیر جبران‌کننده به گردش در سیستم یا مخزن بازمی‌گردد. این کار باعث می‌شود عملکرد پمپ و سیستم تحت تأثیر محدودیت شیر کنترل جریان قرار نگیرد.
قدم ۷: عملکرد نهایی سیستم
پس از عبور از شیر و مسیر جبران‌کننده، سیال با فشار و جریان مناسب وارد تجهیزات می‌شود و حرکت اجزا به شکل دقیق و ایمن انجام می‌شود.
شیر های کنترل جریان سپهر آسیا
| نام محصول | برند | توضیحات | ||
| فلو کنترل ساندویچی (مچی) | – | شیر فشرده با طراحی ساندویچی، مناسب برای نصب بین بلوک‌های هیدرولیکی؛ از سایز ۳/۸ تا ۱ اینچ موجود است. | ||
| فلو کنترل ویکرز Vickers | Vickers | دارای عملکرد پایدار و دقیق با دبی ثابت، حتی در فشارهای متغیر؛ مناسب برای سیستم‌های حساس. | ||
| شیر سرو پروپرشنال موگ Moog | Moog | شیر پیشرفته با کنترل الکترونیکی دقیق دبی؛ کاربرد در سیستم‌های اتوماسیون و دستگاه‌های CNC. | ||
| شیر پروپرشنال PQ | – | شیر ترکیبی با قابلیت کنترل همزمان فشار و جریان؛ مناسب برای کاربردهای صنعتی پیچیده. | ||
| فلو کنترل رکسروت 2FRM | Rexroth | شیر دبی ثابت با مکانیزم جبران فشار داخلی؛ پایداری بالا و مناسب برای مدارهای حساس. | ||
| شیر مدولار دوپلوماتیک سایز ¼ | Duplomatic | شیر مدولار دقیق و فشرده برای تنظیم دبی در مدارهای هیدرولیکی؛ نصب آسان روی بلوک‌ها. | ||
| شیر مدولار ویکرز سایز ⅜ | Vickers | شیر با طراحی ماژولار و کیفیت بالا؛ مناسب برای سیستم‌های متوسط و سبک. | ||
| شیر مدولار رکسروت سایز ¼ | Rexroth | شیر با دقت بالا و طراحی جمع‌وجور؛ قابل استفاده در سیستم‌های هیدرولیکی صنعتی. | ||

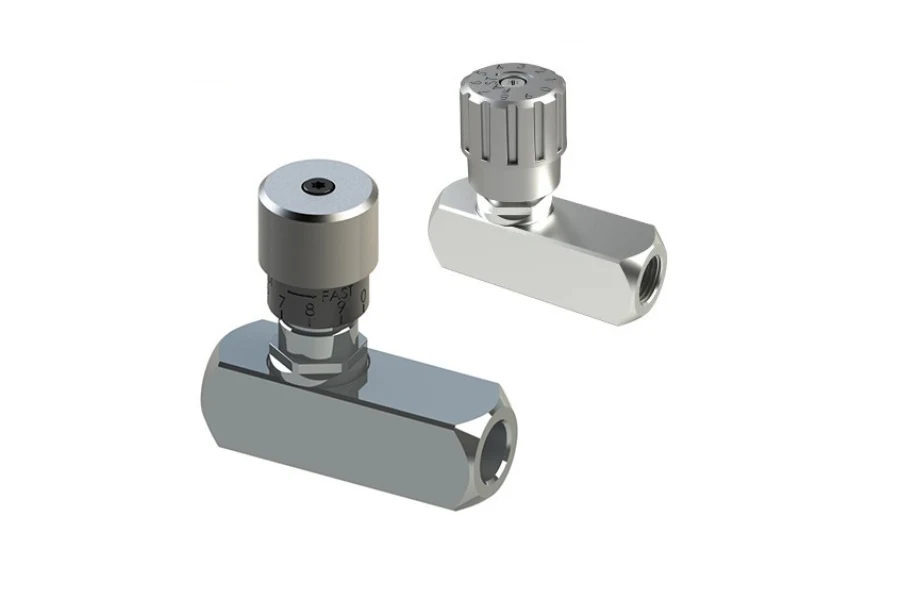

انواع شیر کنترل جریان
شیرهای کنترل جریان هیدرولیک نقش مهمی در حرکت و عملکرد دقیق سیستم‌های هیدرولیک دارند. این شیرها جریان روغن را در مسیرهای مختلف تنظیم می‌کنند و به کمک آن‌ها می‌توان سرعت موتور، جک یا دیگر اجزای سیستم را کنترل کرد. هر نوع شیر برای کاربرد خاصی طراحی شده و بسته به نیاز، ممکن است جریان ثابت، قابل تنظیم یا متغیر باشد. شناخت انواع شیر کنترل جریان کمک می‌کند سیستم هیدرولیک به شکل روان و ایمن کار کند و عمر قطعات بیشتر شود.
شیر کنترل جریان هیدرولیک و پنوماتیک در انواع مختلفی طراحی شده و برای وظایف تخصصی و مختلف در سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شوند. انواع مختلف این شیرها عبارتند از:

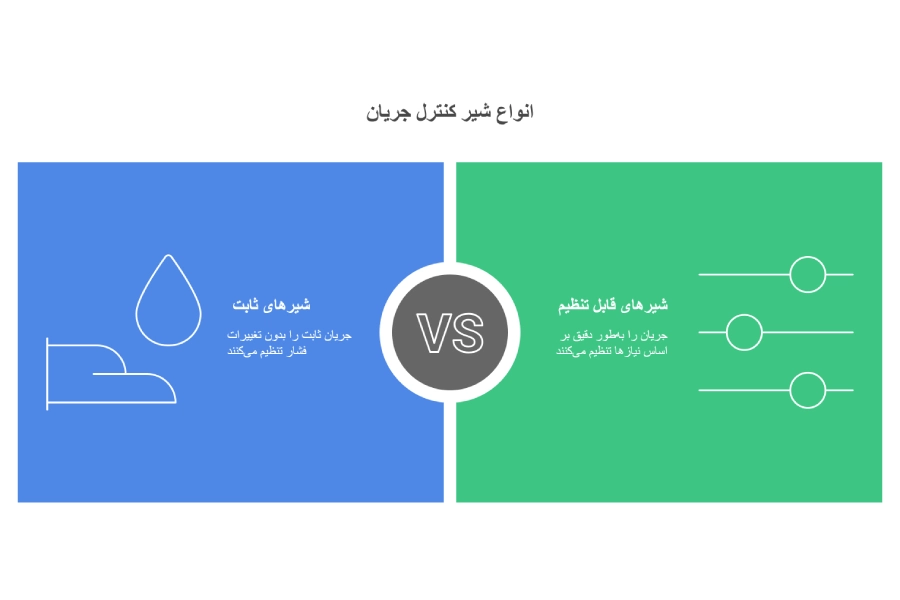

شیر کنترل جریان ثابت (غیرقابل تنظیم)
این نوع شیر جریان روغن هیدرولیک را همیشه در یک مقدار مشخص نگه می‌دارد. یعنی سرعت حرکت اجزای سیستم همیشه ثابت است و قابل تغییر نیست. شیرهای ثابت معمولاً در سیستم‌هایی استفاده می‌شوند که نیاز به جریان یکنواخت دارند و تغییر سرعت دستگاه خطرناک یا غیرضروری است.
شیر کنترل جریان قابل تنظیم
این شیر اجازه می‌دهد مقدار جریان را کم یا زیاد کنید. با تغییر تنظیمات شیر می‌توان سرعت موتور یا جک هیدرولیک را دقیقاً مطابق نیاز تنظیم کرد. شیرهای قابل تنظیم انعطاف‌پذیری بیشتری در سیستم ایجاد می‌کنند و برای کاربردهای متنوع مناسب هستند.
شیرهای خفه کننده
شیر خفه‌کننده نوعی شیر کنترل جریان هیدرولیک است که وظیفه‌اش محدود کردن یا کم‌کردن جریان روغن در مسیر مشخص است. با کاهش جریان، سرعت حرکت اجزای سیستم هیدرولیک هم کم می‌شود و حرکت نرم‌تر و دقیق‌تر انجام می‌شود. این شیرها معمولاً در مسیر برگشت یا رفت روغن نصب می‌شوند و باعث می‌شوند حرکت جک‌ها یا موتورهای هیدرولیک آرام و بدون ضربه باشد.
شیرهای جبران کننده فشار
این شیرها برای جبران افت فشار در سیستم‌های هیدرولیک و پنوماتیک طراحی شده تا جریان عبوری ثابت و پایدار بماند. در سیستم‌هایی که از جبران‌کننده فشار استفاده نمی‌کنند، مقدار جریان عبوری از شیر کنترل جریان هیدرولیک به افت فشار سیستم پس از شیر بستگی دارد. با افزایش جریان عبوری، افت فشار سیستم افزایش پیدا می‌کند. این سیستم‌ها در سیستم‌های فشار ثابت کاربرد دارند.
در طراحی سیستم‌های هیدرولیک و پنوماتیک، از شیرهای یکطرفه برای عبور آزاد جریان در یک سمت و جلوگیری از بازگشت سیال در سمت دیگر استفاده می‌شود. این شیرها جزء شیرهای کنترل جریان هستند و به‌صورت گلوگاه‌های ساده عبور سیال طراحی می‌شوند.
انواع فلوکنترل
| نوع نصب / ساختار | ویژگی‌ها | کاربرد |
| خطی یا سر راهی | ساده، قابل تنظیم دستی | رایج‌ترین نوع فلوکنترل در صنعت |
| بلوکـی (Sub Plate) | نصب روی بلوک هیدرولیک | مدارهای با طراحی خاص و بلوک‌بندی |
| مادولار (زیرشیری) | نصب بین شیرهای برقی | قابل ترکیب، مصرف زیاد در صنعت |
| برقی مادولار | تنظیم برقی دبی | اتوماسیون، دقت بالا، استفاده محدود |
مزایای استفاده از شیر کنترل جریان هیدرولیک
شیرهای کنترل جریان هیدرولیک به دلیل ویژگی‌های خاص خود مزایای بسیاری دارند و به بهبود عملکرد و کارایی سیستم‌های هیدرولیک کمک می‌کنند. برخی از مهم‌ترین مزایای این شیرها عبارتند از:
| مزایای استفاده از شیر کنترل جریان هیدرولیک | توضیح هر مزیت |
| کنترل دقیق جریان | تنظیم دقیق و دلخواه میزان جریان سیال را باعث افزایش دقت و کارایی سیستم می‌شود. |
| کنترل سرعت | به طور مستقیم سرعت حرکت اجزای هیدرولیک را کنترل و تنظیم می‌کند. |
| حفاظت از سیستم | از سیستم در برابر افزایش ناگهانی فشار یا جریان محافظت کرده و از خرابی جلوگیری می‌کند. |
| افزایش عمر مفید | با حفظ فشار و جریان بهینه، عمر مفید و کارایی سیستم را افزایش می‌دهد. |
| انعطاف‌پذیری | امکان تنظیم و کنترل دقیق جریان سیال را فراهم کرده و به بهبود عملکرد و کارایی سیستم کمک می‌کند. |

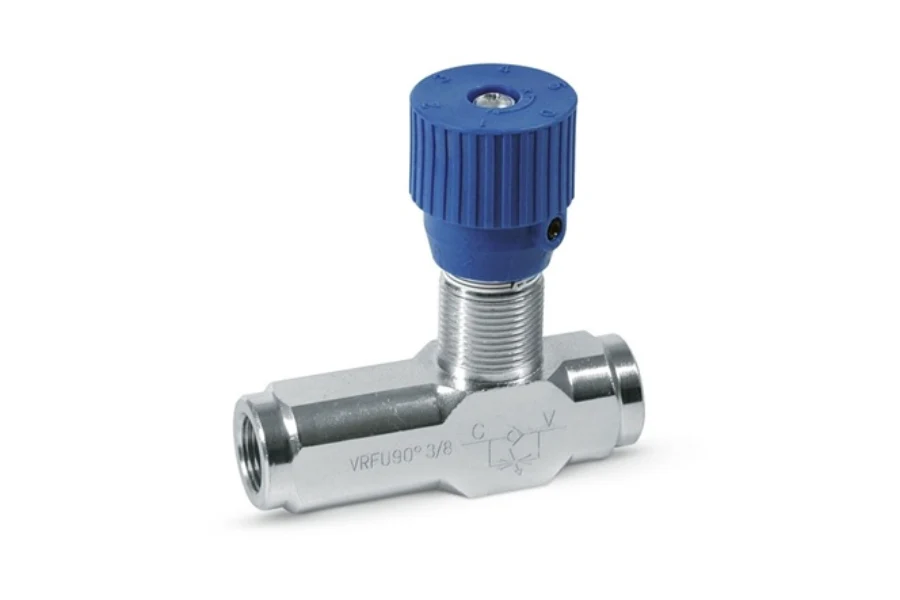

شیر کنترل جریان چه وظایفی دارد؟
شیر کنترل جریان هیدرولیک ابزارهای دقیق و ضروری در سیستم‌های هیدرولیکی و پنوماتیکی هستند و برای تنظیم دقیق میزان دبی و فشار سیال طراحی شده است. این شیرها با دریچه‌های قابل تنظیم جریان سیال را کنترل می‌کنند.
برخی از انواع این شیرها به صورت ساده عمل کرده و برای قطع و وصل جریان به کار می‌روند، در حالی که انواع پیشرفته‌تر آن‌ها قادر به کنترل دقیق میزان دبی هستند. این شیرها با استفاده از عملگرهای دستی یا اتوماتیک (مانند سولنوئید ولوها) کنترل می‌شوند و نقش مهمی در هدایت و کنترل سیالات در سیستم‌های صنعتی ایفا می‌کنند. با استفاده از شیرهای کنترل جریان، می‌توان سرعت و دقت عملگرهای هیدرولیکی و پنوماتیکی را به طور دقیق کنترل کرده و عملکرد کلی سیستم را بهینه نمود.

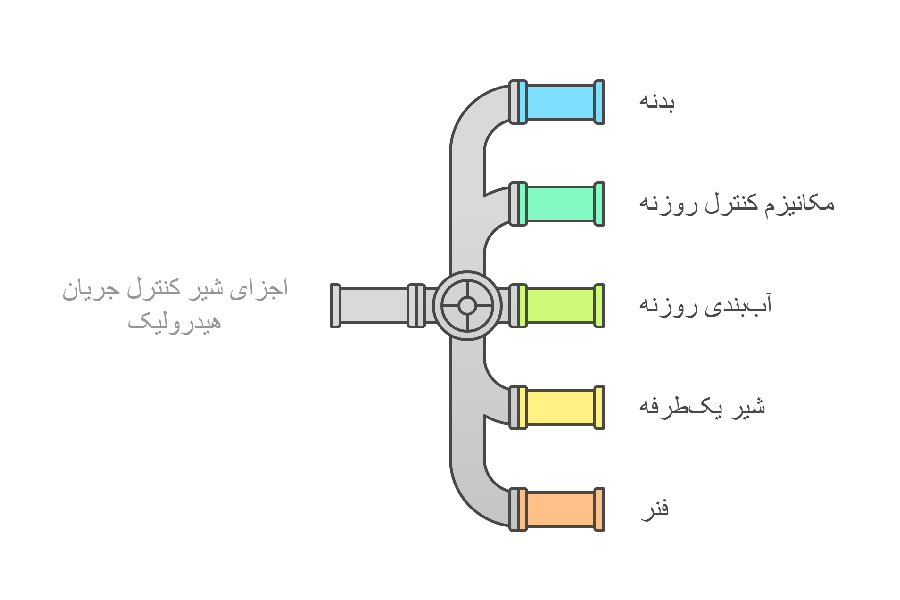

اجزای شیر کنترل جریان هیدرولیک
بدنه
شیر بدنه شیر کنترل جریان معمولاً از چدن مقاوم یا فولاد ریخته‌گری ساخته می‌شود. گرچه ظاهر بیرونی آن چندان مهم نیست، اما سطح داخلی باید کاملاً صاف و آب‌بندی‌شده باشد تا از نشت سیال جلوگیری شود.
جسمی برای کنترل روزنه
مکانیزم کنترل روزنه در شیر کنترل جریان هیدرولیک معمولاً به شکل سوزنی طراحی شده است. این قطعه با حرکت تدریجی، مسیر عبور سیال را کم یا زیاد کرده و دقت بالایی در کنترل جریان دارد. جنس این قطعه معمولاً از فولاد سخت آبکاری‌شده است تا مقاومت بالایی در برابر فرسایش و فشار داشته باشد. تنظیم میزان باز و بسته بودن این روزنه با یک پیچ مخصوص انجام می‌شود که با چرخاندن آن در جهت پادساعتگرد، مسیر عبور سیال بازتر خواهد شد.
آب‌بندی روزنه
برای جلوگیری از نشت سیال، آب‌بندی دقیق بین بدنه و ساقه‌ی کنترل روزنه ضروری است. از مواد مختلفی مانند لاستیک، مواد مصنوعی، آزبست اشباع‌شده با گرافیت و غیره برای این منظور استفاده می‌شود. این آب‌بندها ممکن است به شکل اورینگ، حلقه‌های چهاربر، جناغی یا گوه‌ای باشند که روی نشیمنگاه شیر قرار می‌گیرند و جلوی نشت را می‌گیرند.
شیر یکطرفه
در برخی مدل‌ها، یک شیر یکطرفه درون شیر کنترل جریان هیدرولیک تعبیه شده است. این قطعه اجازه می‌دهد سیال تنها در یک جهت جریان یابد. در صورتی که شیر یکطرفه نشتی داشته باشد، عملکرد کلی سیستم مختل شده و ممکن است فشار کاهش یابد.
فنر
در شیر کنترل جریان یکطرفه، یک فنر برای بستن خودکار مسیر پس از کاهش فشار استفاده می‌شود. زمانی که نیروی فشار سیال کاهش می‌یابد، این فنر به سرعت قطعات داخلی را به جای خود بازمی‌گرداند و از برگشت سیال جلوگیری می‌کند.
قیمت شیر کنترل جریان
قیمت شیر کنترل جریان هیدرولیک شرکت سپهر هیدرولیک آسیا به نوع شیر، ویژگی‌ها و مشخصات فنی آن بستگی دارد. این شرکت با توجه به کیفیت بالا و استانداردهای مهندسی، محصولات خود را با قیمت‌های رقابتی و مناسب برای صنایع مختلف عرضه می‌کند.
برای دریافت قیمت دقیق و مشاوره فنی در خصوص انواع شیرهای کنترل جریان با کارشناسان فروش شرکت سپهر هیدرولیک آسیا تماس بگیرید تا اطلاعات بیشتری درباره قیمت‌ها و شرایط فروش دریافت کنید.
راهنمای نصب و نگهداری شیر کنترل جریان هیدرولیک
برای نصب و نگهداری شیر کنترل جریان هیدرولیک، لازم است اقدامات خاصی انجام شود تا عملکرد صحیح و طول عمر شیر حفظ گردد. این اقدامات به شرح زیر هستند:
راهنمای نصب شیر کنترل جریان هیدرولیک عبارتند از:
- آماده‌سازی: پیش از نصب، محل نصب شیر باید تمیز شود.
- اتصالات: شیر باید به‌طور صحیح و با دقت در سیستم هیدرولیک نصب شود و اتصالات آن به‌خوبی محکم شوند.
- تنظیمات اولیه: قبل از راه‌اندازی، تنظیمات اولیه شیر باید بررسی شود که همه چیز به درستی تنظیم شده است.
- نحوه نگهداری شیرهای کنترل جریان هیدرولیک شامل موارد زیر است:
- بررسی منظم: شیر باید به‌طور دوره‌ای بررسی شود تا از وجود هرگونه خرابی یا نقص احتمالی مطلع شوید.
- تمیزی: سطوح خارجی شیر باید به‌طور منظم تمیز شوند تا از تجمع کثیفی و ذرات معلق جلوگیری گردد.
- تعویض قطعات فرسوده: قطعات آسیب‌دیده یا فرسوده باید در صورت نیاز تعویض شوند تا عمر مفید شیر افزایش یابد.
- برنامه‌ریزی برای تعمیرات و نگهداری: برنامه‌ریزی دوره‌ای برای تعمیرات پیشگیرانه و نگهداری سیستم کمک می‌کند تا عملکرد شیر به‌طور مداوم بهینه باشد و عمر آن طولانی‌تر شود.
علل خرابی شیر کنترل جریان و راه‌حل‌ها
| علت خرابی | توضیحات | اثرات منفی | راه‌حل پیشنهادی |
| جرم‌گرفتگی | ورود ذرات معلق و ناخالصی‌ها به داخل شیر | انسداد روزنه، اختلال در جریان، نشتی داخلی | استفاده از فیلتر مناسب، تمیزکاری دوره‌ای |
| شکستن فنر شیر یکطرفه | ضعیف شدن یا شکستگی فنر به‌دلیل فشار زیاد و فرسودگی | نشت سیال، عملکرد نادرست، اختلال در خروجی | تعویض فنر در بازه‌های مشخص، بررسی دوره‌ای |
| نصب اشتباه | نصب وارونه یا نادرست شیر کنترل جریان هیدرولیک در مدار | عملکرد نادرست، افزایش فشار ناخواسته | توجه به جهت شیر هنگام نصب، بررسی نشانگرهای روی شیر |
| روغن نامناسب | استفاده از روغن غیراستاندارد یا نامناسب برای سیستم | افزایش اصطکاک، فرسایش قطعات، نشتی سیال | استفاده از روغن معدنی استاندارد، تعویض به‌موقع روغن |
| خط و خش در نشیمن شیر | ایجاد خراش روی نشیمن شیر کنترل جریان هیدرولیک به‌دلیل ذرات معلق و سایش | نشتی سیال، کاهش دقت کنترل جریان | استفاده از روغن و فیلتر مناسب، تعویض قطعات آسیب‌دیده |
| خرابی آب‌بندی روزنه | فرسودگی یا تخریب آب‌بندها بر اثر فشار و حرارت زیاد | نشتی داخلی، کاهش کارایی کنترل جریان | بررسی و تعویض آب‌بندها در فواصل زمانی مشخص |
| استفاده طولانی بدون سرویس | عدم بازبینی و سرویس به‌موقع شیر | کاهش عمر مفید، عملکرد نامناسب | انجام سرویس‌های دوره‌ای، بررسی وضعیت قطعات |
خرید شیر کنترل جریان هیدرولیک
برای خرید شیر کنترل جریان هیدرولیک از شرکت سپهر هیدرولیک آسیا با مشاوره فنی از تیم متخصص این شرکت، شیر مناسب با نیاز سیستم هیدرولیک خود را انتخاب کنید. شرکت سپهر هیدرولیک آسیا انواع شیرهای کنترل جریان با کیفیت بالا را برای تنظیم دقیق جریان سیال و بهینه‌سازی عملکرد سیستم‌های هیدرولیک ارائه می‌دهد.
پس از ثبت سفارش، محصولات به‌سرعت تحویل داده شده و خدمات نصب و پشتیبانی فنی نیز در اختیار شما قرار می‌گیرد تا عملکرد سیستم به بهترین شکل ممکن تضمین شود. برای اطلاعات بیشتر از طریق وب‌سایت یا شماره تلفن شرکت اقدام نمایید.
شرکت سپهر هیدرولیک آسیا با سال‌ها تجربه در حوزه هیدرولیک، توانسته راهکارهای نوآورانه‌ای را برای رفع چالش‌های صنایع مختلف ارائه دهد و سهم قابل توجهی در توسعه صنایع کشور ایفا کند.
