شیر کنترل فشار هیدرولیک از پمپ و اجزای حساس در برابر فشارهای بیش از حد محافظت میکند. این شیر حیاتی، با تنظیم دقیق فشار، عملکرد بهینه و ایمنی سیستم را تضمین میکند. انواع مختلفی از شیرهای کنترل فشار توسط شرکت سپهر آسیا عرضه می‌شود.
این شرکت با ارائه انواع شیر فشار شکن با کیفیت بالا و قیمت مناسب، نیازهای صنایع مختلف را برطرف میکند. کارشناسان متخصص سپهر هیدرولیک آسیا، آماده ارائه مشاوره در زمینه انتخاب، نصب و تنظیم انواع شیرهای کنترل فشار و همچنین تعمیر و نگهداری این تجهیزات هستند. با انتخاب شیر کنترل فشار هیدرولیک و دیگر محصولات سپهر هیدرولیک آسیا، سیستم هیدرولیک با بالاترین راندمان و ایمنی کار میکند.
شیر کنترل فشار هیدرولیک یا همان شیر فشار شکن هیدرولیک چیست؟
شیر کنترل فشار هیدرولیک با تنظیم و حفظ فشار سیال، از آسیب دیدن اجزای حساس سیستم جلوگیری میکند. این شیر هوشمند، تغییرات فشار را در مدار تشخیص داده و در صورت افزایش فشار بیش از حد مجاز، به طور خودکار باز می‌شود تا سیال اضافی تخلیه شده و فشار به حالت نرمال باز گردد. این عملکرد حیاتی باعث افزایش طول عمر تجهیزات و بهبود عملکرد کلی سیستم می‌شود. شیرهای کنترل فشار در دو نوع دستی و اتوماتیک موجود هستند.
نوع اتوماتیک شیر کنترل فشار هیدرولیک با استفاده از حسگرهای فشار، به صورت خودکار فشار را تنظیم میکند. نصب صحیح و تنظیم دقیق شیر فشار شکن در نقاط حساس سیستم، نقش مهمی در اطمینان از عملکرد ایمن و بهینه تجهیزات هیدرولیک دارد. آشنایی با انواع، عملکرد و کاربردهای مختلف شیرهای کنترل فشار، برای مهندسان و تکنسین‌های حوزه هیدرولیک ضروری است.
ویژگی های شیر کنترل فشار هیدرولیک
شیرهای کنترل فشار هیدرولیک دارای ویژگی‌هایی هستند که باعث می‌شوند سیستم هیدرولیک ایمن، دقیق و پایدار عمل کند. این ویژگی‌ها کمک می‌کنند تا فشار در محدوده مشخص حفظ شود و تجهیزات از آسیب ناشی از فشار زیاد محافظت شوند.
ویژگی‌های اصلی شیر کنترل فشار هیدرولیک:
-
تنظیم دقیق فشار: شیر فشار شکن می‌تواند فشار خروجی را به صورت دقیق کنترل کند و از نوسانات ناخواسته جلوگیری کند.
-
پاسخ سریع به تغییر فشار: با تغییر فشار در سیستم، شیر به سرعت واکنش نشان می‌دهد و فشار را تنظیم میکند.
-
قابلیت تنظیم: بسیاری از شیرها قابل تنظیم هستند و می‌توان فشار مورد نظر را با پیچ یا سیستم کنترلی تغییر داد.
-
ایمنی سیستم: این شیر کنترل فشار هیدرولیک از آسیب رسیدن به تجهیزات و خطوط هیدرولیک جلوگیری می‌کنند.
-
دوام و مقاومت بالا: شیر فشار شکن معمولاً از جنس فلز مقاوم ساخته می‌شود و در برابر فشار و شرایط سخت صنعتی مقاوم هستند.
-
انواع عملکرد: شیرها می‌توانند فشار را کاهش دهند، ثابت نگه دارند یا محدود کنند و با سیستم‌های دستی، اتوماتیک یا الکتریکی کار کنند.

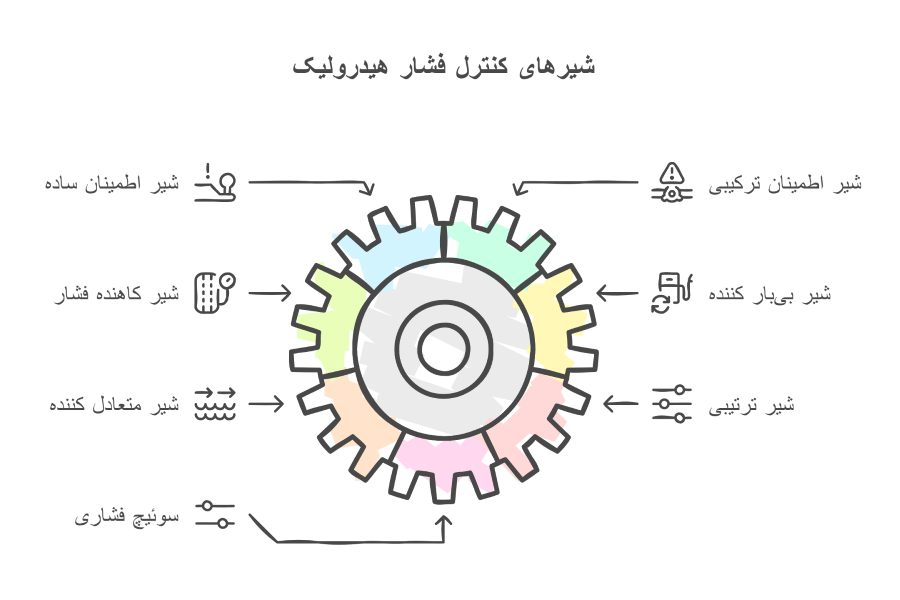

انواع شیر کنترل فشار براساس عملکرد
شیر کنترل فشار هیدرولیک براساس عملکردشان به سیستم اجازه می‌دهند که فشار را در حد ایمن و مطلوب نگه دارد. هر شیر با روش خاصی فشار را کنترل میکند و از آسیب دیدن تجهیزات یا نوسان در جریان سیال جلوگیری میکند. این دسته‌بندی کمک میکند تا بفهمیم هر شیر فشار شکن چه نقشی در سیستم دارد و کجا بهتر عمل میکند.
شیر اطمینان ساده
این شیر کنترل فشار هیدرولیک در صورت افزایش فشار بیش از حد مجاز، به طور خودکار باز شده و سیال اضافی را به مخزن بازمی‌گرداند. این عملکرد مانع از افزایش ناگهانی فشار و آسیب به پمپ و سایر اجزای مدار می‌شود.
شیر اطمینان با کنترل مستقیم: این شیر فشار شکن برای سیستم‌های با دبی کم استفاده شده و به کمک نیروی فنر تنظیم می‌شود.
شیر اطمینان پیلوت‌دار: مناسب برای سیستم‌های با دبی بالا، عملکرد نرم‌تری دارد و کنترل فشار را با دقت بیشتری انجام می‌دهد.
شیر اطمینان ترکیبی
این نوع شیر کنترل فشار هیدرولیک عملکرد سریع‌تری دارد و از افزایش فشار در خطوط طولانی جلوگیری میکند. اما به دلیل ضربات مداوم، ممکن است در طول زمان دچار نشتی شود.
شیر کاهنده فشار
این نوع شیر فشار شکن، فشار را در بخش‌های خاصی از مدار کاهش می‌دهد، اما جریان اضافی را به مخزن برنمی‌گرداند، بلکه با ایجاد تنگنا در مسیر سیال، فشار خروجی را کاهش می‌دهد.
-
شیر با دیافراگم: از دیافراگم برای کنترل فشار خروجی استفاده میکند.
-
شیر با پیستون: فشار خروجی با حرکت پیستون تنظیم می‌شود.
شیر بی‌بار کننده
این شیر کنترل فشار هیدرولیک در مواقعی که سیستم تحت بار نیست، جریان پمپ را بدون ایجاد فشار اضافی به مخزن بازمی‌گردانند و باعث کاهش مصرف انرژی و جلوگیری از اتلاف توان سیستم می‌شوند.
شیر متعادل کننده
در مدارهای با بارهای متحرک (مانند پرس‌های هیدرولیکی)، این شیر فشار شکن، فشار را متعادل کرده و از حرکت ناگهانی و خارج از کنترل بار جلوگیری میکند.
شیر ترتیبی
این شیر برای تعیین توالی عملکرد در مدارهای هیدرولیک استفاده می‌شود. با رسیدن فشار به مقدار معین، مسیر سیال را برای عملکرد بعدی باز میکند.

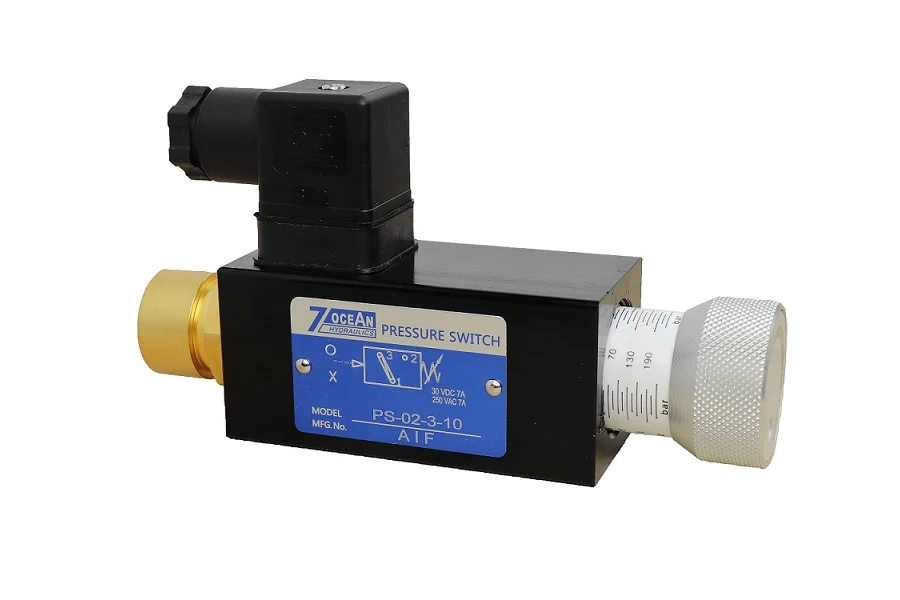

سوئیچ فشاری
این شیر کنترل فشار هیدرولیک در مواقع خاص، فشار را اندازه‌گیری کرده و در صورت افزایش یا کاهش بیش از حد، سیگنال الکتریکی ارسال میکند تا کنترل سیستم انجام شود.
انواع شیر کنترل فشار براساس روش کار
شیر کنترل فشار هیدرولیک براساس روش کارشان مشخص می‌کنند چگونه فشار سیال در سیستم تنظیم شود. هر شیر فشار شکن با یک مکانیزم خاص فشار را کنترل میکند و باعث می‌شود جریان سیال با ثبات و ایمن حرکت کند. شناخت روش کار شیر کمک میکند تا انتخاب درست برای هر کاربرد صنعتی یا خانگی راحت‌تر شود.
شیر مکانیکی (Mechanical Valve)
این شیر کنترل فشار هیدرولیک فشار را با مکانیزم ساده‌ای مانند فنر، دیافراگم یا پیستون کنترل می‌کنند. وقتی فشار سیال تغییر میکند، این اجزا حرکت می‌کنند و جریان را تنظیم می‌کنند تا فشار سیستم ثابت بماند. شیرهای مکانیکی معمولاً در سیستم‌های ساده صنعتی یا خطوط آب و گاز خانگی کاربرد دارند.
شیر پنوماتیک (Pneumatic Valve)
این نوع شیر فشار شکن از نیروی هوای فشرده برای کنترل فشار استفاده میکند. وقتی فشار ورودی تغییر میکند، هوا به شیر وارد می‌شود و فشار خروجی را تنظیم میکند. شیرهای پنوماتیک معمولاً در سیستم‌های اتوماسیون صنعتی و خطوطی که نیاز به پاسخ سریع دارند کاربرد دارند.
شیر هیدرولیکی
این شیرها از روغن یا مایع هیدرولیک برای تنظیم فشار استفاده می‌کنند و برای سیستم‌های سنگین و پرقدرت مناسب هستند. تغییر فشار باعث حرکت اجزای داخلی شیر می‌شود و جریان را کنترل میکند. شیر کنترل فشار هیدرولیک در ماشین‌آلات صنعتی بزرگ، تجهیزات سنگین و سیستم‌های هیدرولیک خودروها کاربرد دارند.
انواع شیر فشار شکن هیدرولیک از نظر کنترل
شیرهای فشار شکن هیدرولیک وظیفه دارند فشار سیستم هیدرولیک را در حد ایمن و مشخص نگه دارند. این شیر کنترل فشار هیدرولیک از نظر روش کنترل فشار به چند دسته تقسیم می‌شوند که هر کدام ویژگی خاصی دارند و بسته به نوع سیستم هیدرولیک انتخاب می‌شوند.
-
شیر فشار شکن دستی (Manual Pressure Relief Valve): فشار توسط پیچ تنظیم یا دستکار کنترل می‌شود. اپراتور می‌تواند مقدار فشار مورد نظر را مشخص کند.
-
شیر فشار شکن اتوماتیک (Pilot-Operated Pressure Relief Valve): فشار با استفاده از یک شیر کنترلی کوچک (پایلوت) تنظیم می‌شود و پاسخ سریع و دقیق به تغییرات فشار دارد.
-
شیر فشار شکن قابل تنظیم (Adjustable Pressure Relief Valve): فشار را می‌توان به دلخواه و بدون باز کردن سیستم تنظیم کرد، معمولا با پیچ یا دسته تنظیم انجام می‌شود.
-
شیر فشار شکن ثابت (Fixed Pressure Relief Valve): فشار از پیش تعیین شده و ثابت است و بدون نیاز به تنظیم، فشار را کنترل میکند.

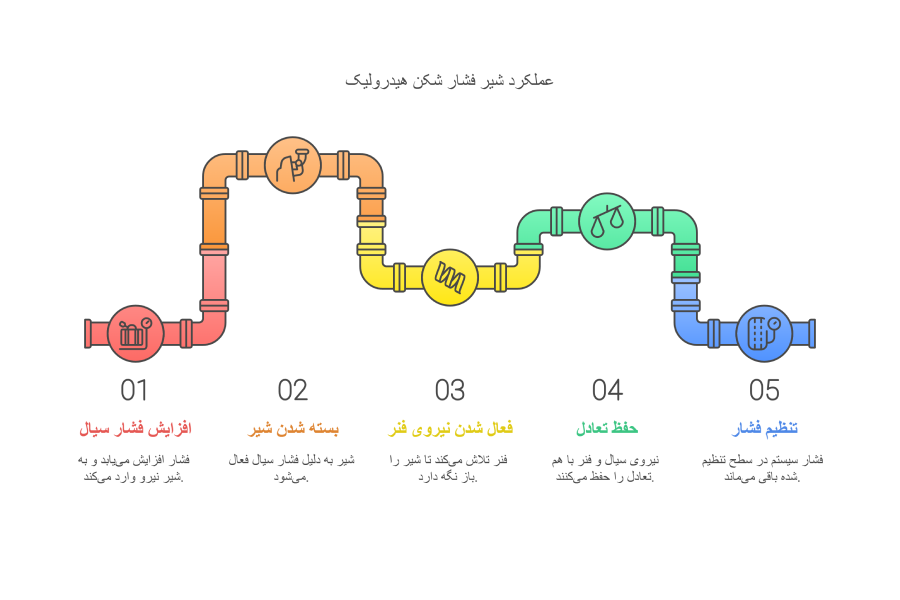

طرز کار شیر فشار شکن هیدرولیک
شیرهای فشار شکن هیدرولیک، مانند شیرهای اطمینان برای کنترل و محدود کردن فشار در سیستم‌های هیدرولیک طراحی شده است. طرز کار این شیر کنترل فشار هیدرولیک بر اساس تعادل دو نیروی متضاد عمل میکند: یکی نیروی وارد شده از سوی سیال (روغن هیدرولیک) و دیگری نیروی ایجاد شده توسط فنر.
- نیروی سیال (ورودی): وقتی که فشار سیال (روغن) در سیستم افزایش می‌یابد، نیرویی به شیر وارد شده و باعث بسته شدن مسیر جریان می‌شود. این نیروی سیال به‌طور مستقیم با فشار سیستم مرتبط است و اگر فشار از حد مجاز بیشتر شود، سیال به شیر فشار وارد میکند تا مانع از عبور بیشتر جریان شود.
- نیروی فنر (خروجی): در مقابل این نیروی سیال، نیروی فنر قرار دارد و تمایل به باز کردن مسیر جریان دارد. این نیروی فنر با تغییرات فشار سیال واکنش نشان داده و برای حفظ تعادل، فشار سیستم را در سطح مطلوب حفظ میکند.
- تعادل نیروها: این دو نیرو (نیروی سیال و نیروی فنر) به‌طور همزمان عمل کرده تا فشار سیستم در حد تنظیم شده باقی بماند. نیروی سیال باعث بستن مسیر جریان می‌شود، در حالی که نیروی فنر به‌طور متغیر عمل کرده و برای باز کردن مسیر جریان تلاش میکند. این واکنش‌های متقابل باعث شده که فشار خروجی سیستم به‌طور پایدار و در حد مطلوب بماند.

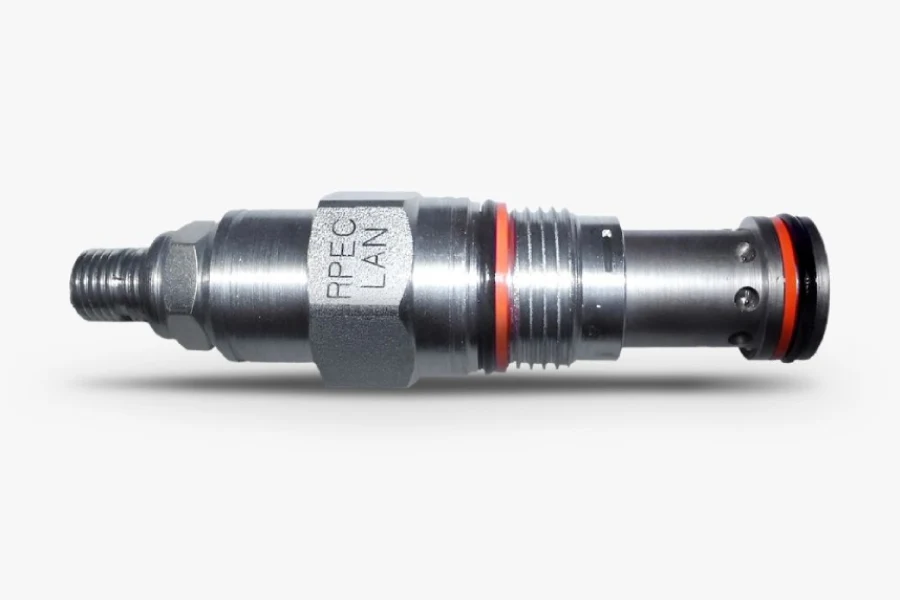

مزایا و معایب شیر فشار شکن
مزایا و معایب شیر کنترل فشار هیدرولیک عبارتند از:
| مزایای شیرهای کنترل فشار هیدرولیک | معایب شیرهای کنترل فشار هیدرولیک |
| کنترل دقیق فشار: شیرهای کنترل فشار امکان کنترل دقیق و پایدار فشار در سیستم‌های هیدرولیک را فراهم می‌کنند. | هزینه بالا: برخی از انواع این شیرها هزینه بالایی دارند ، به ویژه زمانی که نیاز به دقت و پایداری بیشتری باشد. |
| انعطاف‌پذیری: قابلیت تنظیم و تعیین میزان فشار به صورت انعطاف‌پذیر باعث انطباق بهتر شیرها با نیازهای مختلف سیستم‌ها می‌شود. | نیاز به نگهداری و تعمیرات منظم: برخی انواع شیرها نیاز به نگهداری دقیق و تعمیرات منظم دارند که می‌تواند هزینه‌های اضافی به دنبال داشته باشد. |
| پاسخ سریع: شیر کنترل فشار هیدرولیک قادر است به‌طور سریع به تغییرات فشار در سیستم هیدرولیک واکنش نشان دهد، که باعث بهبود عملکرد سیستم می‌شود. | حساسیت به ذرات: وجود ذرات یا آلودگی در مایع هیدرولیک ممکن است عملکرد شیر فشار شکن را تحت تأثیر قرار دهد و نیاز به تمیزکاری داشته باشد. |
| کارایی بالا: این شیرها در سیستم‌های حساس به فشار باعث بهبود عملکرد و کارایی سیستم‌ها می‌شوند. | اندازه و وزن زیاد: برخی از شیرهای کنترل فشار هیدرولیک ممکن است ابعاد و وزن زیادی داشته باشند که می‌تواند محدودیت‌های فضایی ایجاد کند. |
| استحکام ساختاری: بسیاری از این شیرها با ساختار مقاوم و استحکام بالا ساخته می‌شوند که طول عمر بیشتری دارند. | پتانسیل نشتی: احتمال نشتی در اطراف شیرها وجود دارد که ممکن است نیاز به تعمیرات و جلوگیری از این مشکل داشته باشد. |
قیمت شیر کنترل فشار هیدرولیک
قیمت شیر کنترل فشار هیدرولیک در شرکت سپهر هیدرولیک آسیا به عوامل متعددی بستگی دارد. این عوامل شامل نوع شیر (رلیف ولو، ردیوسینگ، آنلودر و …)، سایز شیر فشار شکن، فشار کاری، برند سازنده، میزان سفارش و نوسانات بازار می‌شود. برای اطلاع دقیق از قیمت با کارشناسان فروش شرکت سپهر هیدرولیک آسیا تماس گرفته و مشخصات فنی شیر مورد نظر خود را ارائه دهید. این شرکت با توجه به نیاز شما و موجودی انبار، قیمت نهایی را اعلام خواهد کرد.
قبل از خرید به کیفیت محصولات، خدمات پس از فروش و گارانتی شرکت توجه داشته باشید. برای کسب اطلاعات بیشتر و ارتباط با شرکت سپهر هیدرولیک آسیا به وب‌سایت آن‌ها مراجعه کرده یا با شماره تلفن‌های درج شده تماس بگیرید.
کاربرد شیر کنترل فشار هیدرولیک
شیرهای کنترل فشار هیدرولیک در بسیاری از سیستم‌های هیدرولیک استفاده می‌شوند. این شیر فشار شکن با کنترل دقیق فشار سیال، نقش مهمی در عملکرد ایمن و بهینه این سیستم‌ها ایفا می‌کنند. برخی از کاربردهای شیر کنترل فشار هیدرولیک عبارتند از:
- صنعت خودروسازی
سیستم‌های ترمز: کنترل فشار در سیستم‌های ترمز هیدرولیک برای اطمینان از عملکرد ایمن ترمزها.
سیستم‌های تعلیق: تنظیم سختی و نرمی سیستم تعلیق خودروها برای بهبود راحتی رانندگی.
- کاربرد شیر کنترل فشار هیدرولیک در صنایع ماشین‌آلات
پرس‌ها و دستگاه‌های فرمینگ: کنترل دقیق فشار برای اعمال نیروهای مورد نیاز در فرآیندهای شکل‌دهی مواد.
ماشین‌آلات صنعتی: کنترل حرکت و نیروی عملگرهای هیدرولیکی در ماشین‌آلات صنعتی مختلف.
- ساخت و ساز
دستگاه‌های حفاری و سنگ‌بری: کنترل فشار برای اعمال نیروی لازم در عملیات حفاری و برش.
دستگاه‌های لیفتینگ: کنترل دقیق بار و جلوگیری از آسیب به تجهیزات و افراد.
- صنایع نفت و گاز
سیستم‌های هیدرولیک چاه‌های نفت: کنترل فشار در سیستم‌های تزریق و استخراج سیالات.
دستگاه‌های حفاری: کنترل فشار در سیستم‌های هیدرولیک حفاری.
- صنایع هواپیما و هوافضا
سیستم‌های کنترل پرواز: کنترل فشار در سیستم‌های عملگرهای پروازی.
سیستم‌های فرود: کنترل فشار در سیستم‌های ترمز و چرخ‌های فرود.
- کاربرد شیر کنترل فشار هیدرولیک در صنعت دریایی
کاربرد شیر فشار شکن در سیستم‌های هدایت و کنترل کشتی‌ها: کنترل فشار در سیستم‌های فرمان و حرکت کشتی‌ها.
سیستم‌های بالابر: کنترل فشار در سیستم‌های بالابر بار و تجهیزات.
- صنعت الکترونیک
دستگاه‌های تست: کنترل فشار در سیستم‌های تست قطعات الکترونیکی.
دستگاه‌های دقیق: کنترل فشار در سیستم‌های اندازه‌گیری دقیق.
- صنایع پتروشیمی
کاربرد شیر کنترل فشار هیدرولیک در سیستم‌های پمپاژ: کنترل فشار در سیستم‌های پمپاژ سیالات.
تجهیزات فرآیندی: کنترل فشار در فرآیندهای مختلف تولید مواد شیمیایی.
- صنایع مواد غذایی
کاربرد شیر فشار شکن در دستگاه‌های بسته‌بندی: کنترل فشار در سیستم‌های بسته‌بندی محصولات غذایی.
فرآیندهای تولید: کنترل فشار در فرآیندهای تولید مواد غذایی مانند پر کردن بطری‌ها.
- سیستم‌های انرژی
نیروگاه‌های آبی: کنترل فشار در سیستم‌های توربین‌های آبی.
سیستم‌های هیدرولیک: کنترل فشار در سیستم‌های انتقال انرژی هیدرولیکی.
به طور خلاصه، شیر کنترل فشار هیدرولیک در هر جایی که نیاز به کنترل دقیق فشار سیال باشد، مورد استفاده قرار می‌گیرند. این شیرها با اطمینان از عملکرد ایمن و بهینه سیستم‌های هیدرولیک، نقش بسیار مهمی در صنایع مختلف ایفا می‌کنند.
نحوه انتخاب شیر کنترل فشار
انتخاب شیر فشار شکن هیدرولیک مناسب برای هر سیستم اهمیت زیادی دارد، زیرا شیر نادرست می‌تواند باعث نوسان فشار، آسیب به تجهیزات یا کاهش کارایی سیستم شود. برای انتخاب صحیح، باید چند نکته کلیدی را در نظر گرفت و بر اساس نیاز سیستم تصمیم گرفت.
-
مشخص کردن محدوده فشار مورد نیاز: قبل از هر چیز باید بدانید که سیستم شما در چه محدوده فشاری کار میکند و فشار حداکثر و حداقل چقدر است. این مقدار مشخص میکند که شیر کنترل فشار هیدرولیک شما قادر به کنترل فشار مناسب باشد.
-
بررسی نوع عملکرد شیر: شیر فشار شکن می‌توانند دستی، اتوماتیک، پروپرشنال یا سلنوئیدی باشند. بسته به میزان دقت و سرعت پاسخ لازم در سیستم، نوع مناسب را انتخاب کنید.
-
انتخاب اندازه و ظرفیت شیر: ظرفیت عبور سیال و اندازه شیر باید با جریان و فشار سیستم متناسب باشد. شیر کوچک برای جریان بالا مناسب نیست و شیر بزرگ برای جریان کم ممکن است دقیق عمل نکند.
-
نوع سیال و دما: نوع روغن یا سیال هیدرولیک و دمای کاری سیستم در انتخاب مواد و طراحی شیر کنترل فشار هیدرولیک تاثیر دارد. برخی شیرها مخصوص روغن‌های خاص یا دماهای بالا هستند.
-
شرایط محیطی و نصب: محیط کاری (مثل دما، رطوبت، وجود ذرات معلق) و موقعیت نصب شیر نیز در انتخاب مناسب آن موثر است. برخی شیرها نیاز به محافظت یا فیلتر دارند.
-
برند و استانداردها: استفاده از شیرهای معتبر و مطابق استانداردهای بین‌المللی، تضمین‌کننده ایمنی، دوام و عملکرد پایدار شیر است.
نصب شیر کنترل فشار هیدرولیک
نصب شیر کنترل فشار هیدرولیک یکی از مراحل اساسی در راه‌اندازی سیستم‌های هیدرولیک است و تأثیر زیادی بر کارایی و ایمنی دستگاه دارد. در این فرایند، رعایت نکات فنی و ایمنی اهمیت بالایی دارد.
مراحل نصب شیر کنترل فشار هیدرولیک عبارتند از:
بررسی وضعیت سیستم هیدرولیک: پیش از نصب شیر فشار شکن ابتدا باید وضعیت کلی سیستم بررسی شود. این شامل اطمینان از عدم وجود نشتی در اتصالات و بررسی فشار موجود در سیستم است.
نصب شیر در مسیر جریان سیال: پس از بررسی‌های اولیه، شیر باید در مسیر جریان سیال نصب شود. شیر در مکانی نصب می‌شود و به راحتی قابل دسترسی است.
هم‌راستایی و آب‌بندی دقیق: هنگام نصب شیر فشار شکن، اطمینان از هم‌راستایی دقیق و آب‌بندی مناسب اتصالات برای جلوگیری از نشتی ضروری است.
تنظیم فشار: پس از نصب شیر، باید با استفاده از ابزار مناسب فشار سیستم تنظیم شود.
آزمایش عملکرد سیستم: پس از تکمیل نصب، عملکرد شیر کنترل فشار هیدرولیک مورد آزمایش قرار می‌گیرد تا سیستم به درستی کار کند و فشار در حد مطلوب حفظ شود.
